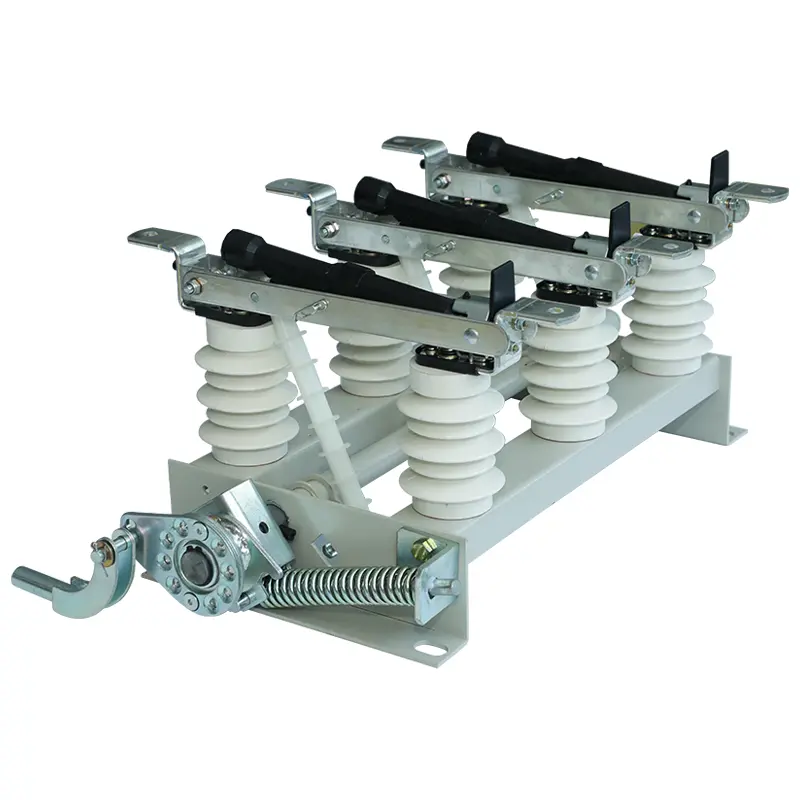

Commutateur de disjoncteur de charge CA

Le disjoncteur de charge AC SanGao de Chine est un dispositif de sécurité essentiel pour tout équipement ou réseau traversé par du courant. Habituellement, dans les environnements industriels, le courant est divisé en plusieurs circuits via un boîtier de disjoncteurs. Chaque circuit sera connecté en série avec un disjoncteur pour agir immédiatement dès la détection d'une anomalie, sans avoir besoin de systèmes intermédiaires. S'il n'y a pas de disjoncteur, il peut y avoir des risques d'incendie, de fumée, de dommages matériels et de choc électrique.

Avantage

Fiabilité et performances

Sécurité des biens et du personnel

Facile à utiliser

Facile à installer

Fonction

Le disjoncteur de charge AC est un interrupteur de charge multipolaire manuel ou électrique.

Ils se connectent et se déconnectent dans des conditions de charge et assurent une isolation sûre.

Le disjoncteur de charge CA est conçu pour les applications extrêmes jusqu'à 690 VAC - AC 23.

L'espace d'isolation est connecté en série à la chambre d'extinction d'arc sous vide. Des courants de stabilité dynamique et thermique plus importants, ainsi que des programmes interdépendants, assurent la continuité opérationnelle. Le jeu de barres et l'interrupteur de charge sont complètement isolés par des contacts fixes coniques, des couvercles isolants et des vannes. Les disjoncteurs à vide, les interrupteurs de mise à la terre, les vannes et les portes d'armoires sont verrouillés avec « cinq préventions » pour éviter tout mauvais fonctionnement. Le mécanisme de fonctionnement du stockage d'énergie à ressort peut être actionné indépendamment manuellement ou électriquement, permettant ainsi une télécommande. L'alimentation électrique de fonctionnement au CO peut être une alimentation alternative ou continue. Le fonctionnement manuel est généralement situé sur le côté droit du commutateur, mais peut être modifié vers la gauche ou l'avant selon les besoins de l'utilisateur.

Par conséquent, la fonction de base d'un interrupteur disjoncteur de charge CA est la même que celle d'un fusible, mais contrairement à un fusible, le fonctionnement du disjoncteur n'endommage pas le fusible et peut être réinitialisé ultérieurement. Par exemple, les disjoncteurs peuvent fonctionner en utilisant le stockage d'énergie fourni par de simples dispositifs mécaniques tels que des ressorts, ou ils peuvent utiliser les effets thermiques ou magnétiques du courant de surcharge lui-même pour déconnecter leurs connecteurs électriques internes.

Il existe différents types de disjoncteurs sur le marché et leurs caractéristiques varient en fonction de la tension, de l'installation, de la conception externe, de l'emplacement et des mécanismes de commutation adaptés à des applications spécifiques.

Comment choisir un disjoncteur ?

Lors du choix d’un disjoncteur, de nombreux facteurs doivent être pris en compte.

Tout d’abord, les caractéristiques électriques de base des équipements concernés, telles que :

Est-ce qu'il utilise du courant alternatif ou du courant continu.

Le facteur déterminant de la tension est la tension la plus élevée pouvant être appliquée entre deux conducteurs quelconques du circuit.

Le niveau de courant de court-circuit de l'équipement de protection du dispositif de déclenchement.

D'autres facteurs incluent le type d'environnement dans lequel l'équipement fonctionne, tel que la température ambiante. Cela affectera le type de boîte de jonction ou de dispositif de protection requis pour protéger le disjoncteur contre des facteurs tels que l'humidité, la température et la poussière.

Il existe différents types de disjoncteurs de charge CA, l'une des principales différences étant l'utilisation de matériaux diélectriques (matériaux non diélectriques dans des environnements sous vide) pour supprimer toute décharge rencontrée. Ces matériaux diélectriques comprennent l'air, le vide, l'huile ou l'hexafluorure de soufre (SF6). Chaque type de disjoncteur est adapté à des applications spécifiques :

Air pour applications basse pression

Le vide est utilisé pour les applications à haute pression

L'huile est utilisée pour les applications moyennes et hautes pressions

Le gaz SF6 est le plus utilisé et le plus utilisé dans la plupart des applications moyenne et haute tension car il présente les caractéristiques suivantes :

Rigidité diélectrique élevée

Stabilité thermique et conductivité

Haute densité (environ cinq fois celle de l'air)

inertie

Non toxique

Peut se recombiner rapidement après l'arrêt de la source d'étincelle

Les étapes de sélection d'un disjoncteur comprennent la détermination du type de charge. Le facteur clé réside dans le fait que la charge soit statique ou dynamique :

Si la charge est statique, même à pleine puissance, sa consommation de courant ne dépassera pas le courant nominal.

Si la charge est dynamique, le courant consommé par l'appareil lors du démarrage peut être supérieur au courant nominal.

Les charges statiques font généralement référence aux appareils de chauffage, tandis que les charges dynamiques font généralement référence aux moteurs ou aux transformateurs.
