Sangao avancéDisjoncteur à vide extérieuradopte la conception de chars en direct. Le disjoncteur à vide est installé dans un isolant en porcelaine creuse rempli de SF6 / azote à une pression de 0,5 bar au-dessus de la pression atmosphérique pour éviter la condensation. L'ensemble de la construction est enfermé dans un récipient en verre ou en céramique. Il est étanche. L'intérieur du disjoncteur est l'endroit où le disjoncteur ou l'arc à vide est éteint.
Le disjoncteur à vide extérieur est la partie la plus importante du réseau de tension moyenne. Ils doivent fabriquer et casser tous les courants dans la plage nominale, des petits courants de charge inductifs et capacitifs aux courants de court-circuit, indépendamment des défauts de terre, de l'inversion de phase, etc. Les disjoncteurs de circuit à vide extérieur (OVCB) doivent faire face à des exigences plus élevées et sont également affectés par les conditions météorologiques.
La structure deDisjoncteur à vide extérieurest similaire à d'autres disjoncteurs, mais le récipient isolant est sous vide. La chambre à arc est en acier et abrite les principaux composants, y compris les contacts mobiles et fixes et le disjoncteur à vide. Étant donné que les contacts sont l'un des composants les plus critiques du disjoncteur de vide, il est crucial d'utiliser le bon matériau. Les contacts sont généralement faits de chrome cuivre ou de cuivre-bismutte car ces matériaux transfèrent très bien l'énergie électrique.

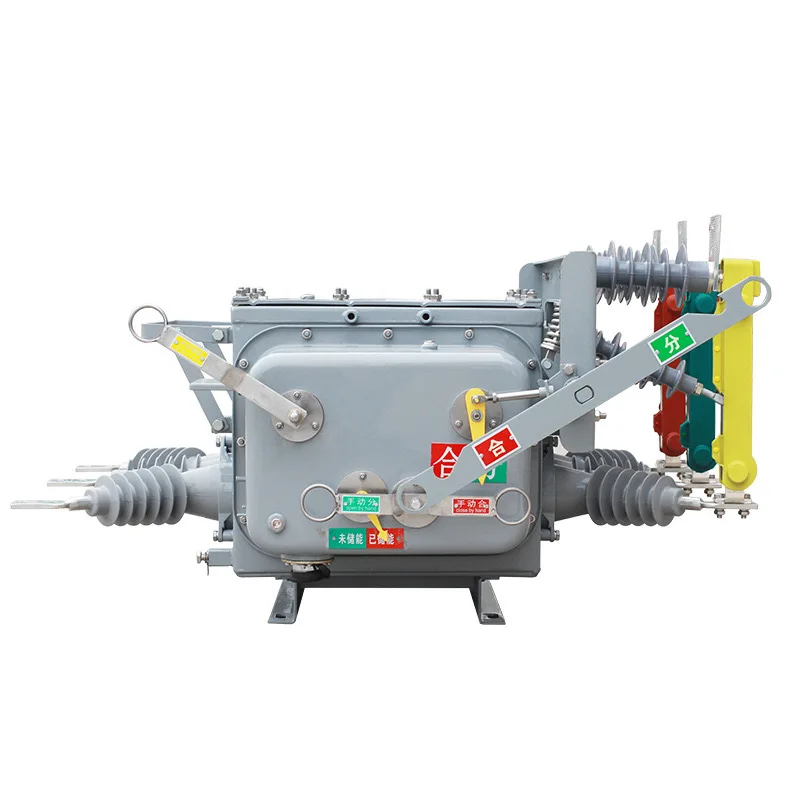

Le module des disjoncteurs triphasés implémente un disjoncteur de circuit triphasé de haute qualité Sangao, dont les temps d'ouverture et de fermeture peuvent être contrôlés par des signaux externes (mode de contrôle externe) ou des minuteries de contrôle interne (mode de contrôle interne). Le signal de commande connecté à l'entrée Simulink doit être 0 pour ouvrir le disjoncteur, ou toute valeur positive pour fermer le disjoncteur.

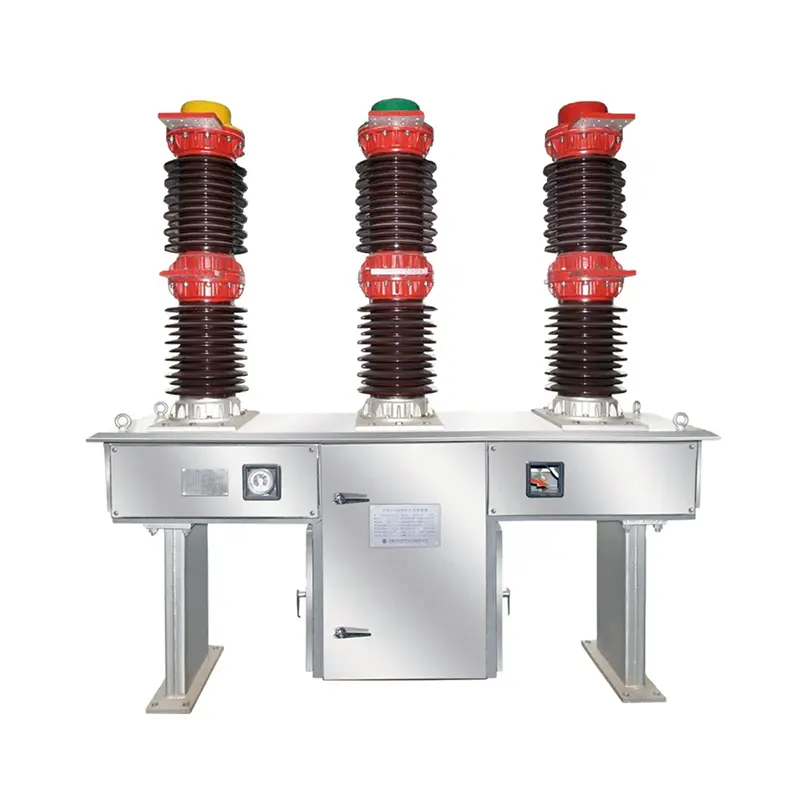

En savoir plusenvoyer une demandeEn tant que fabricant leader de disjoncteurs de gaz en plein air, Sangao Electric se spécialise dans la conception et la production de disjoncteurs de gaz SF6 de niveau supérieur (SF6-CB). Nous nous concentrons sur le développement de disjoncteurs de gaz pour des applications à forte demande dans le domaine de la transmission et de la distribution de puissance. Nous offrons divers types de disjoncteurs SF6 pour répondre à divers niveaux de tension et exigences opérationnelles. Explorez nos choix et découvrez les prix compétitifs des disjoncteurs SF6!
En savoir plusenvoyer une demandeLes disjoncteurs extérieurs Sangao durables SF6 sont utilisés dans des systèmes d'alimentation triphasé à 50 Hz, 40,5 kV pour les courants de chargement et de clôture, les courants de surcharge et les courants de court-circuit. Lorsqu'il est utilisé en conjonction avec un contrôleur intelligent, il peut atteindre une fonction de recul automatique, ainsi que la télécommande, la télémétrie, la signalisation à distance et le réglage de la télécommande.

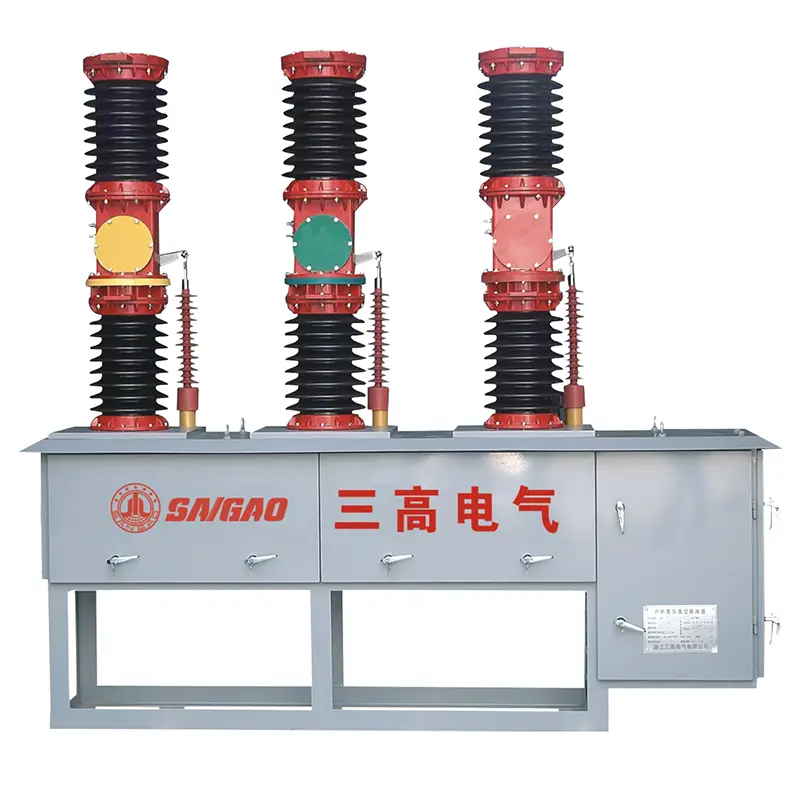

En savoir plusenvoyer une demandeLe record de commutateur Sangao durable de 40,5 kV est utilisé dans des systèmes d'alimentation triphasés à 50 Hz, 40,5 kV pour les courants de chargement et de clôture, les courants de surcharge et les courants de court-circuit. Lorsqu'il est utilisé en conjonction avec un contrôleur intelligent, il peut atteindre une fonction de recul automatique, ainsi que la télécommande, la télémétrie, la signalisation à distance et le réglage de la télécommande.

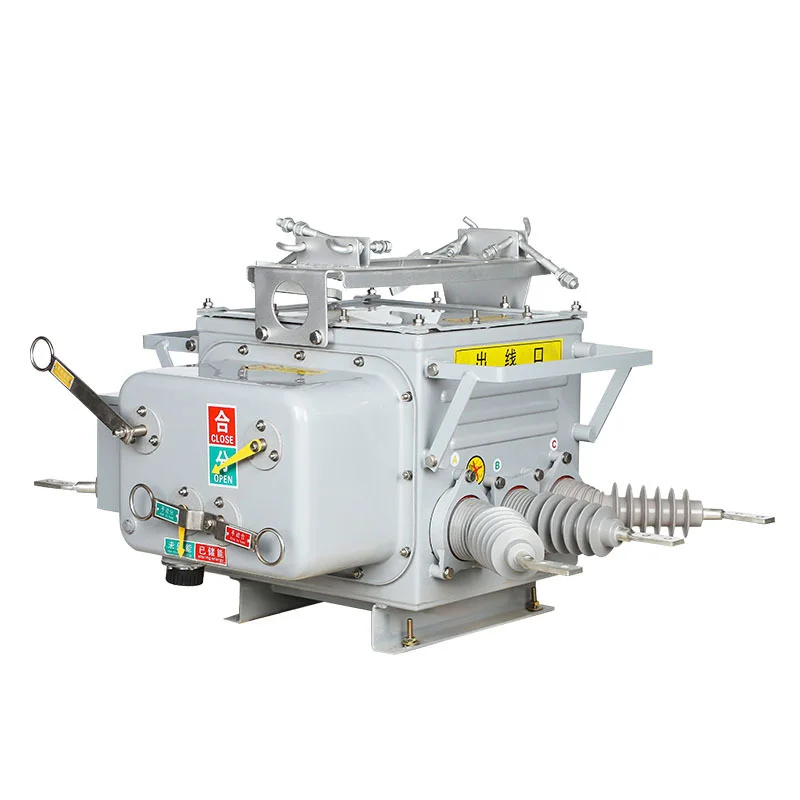

En savoir plusenvoyer une demandeLe disjoncteur à vide de limite extérieur de haute qualité Sangao est un dispositif de distribution d'alimentation en plein air avec une tension nominale de 12 kV et une AC 50Hz triphasées. Lorsque le défaut interne de l'utilisateur se produit dans la connexion en forme de T de la ligne de distribution de 12 kV, ou bien qu'elle se produise à l'intérieur du commutateur entrant de l'utilisateur, la limite de temps d'action de protection et une mauvaise protection de l'interrupteur sortant du sous-station peuvent provoquer la déconnexion de la protection sortante de la sous-station.

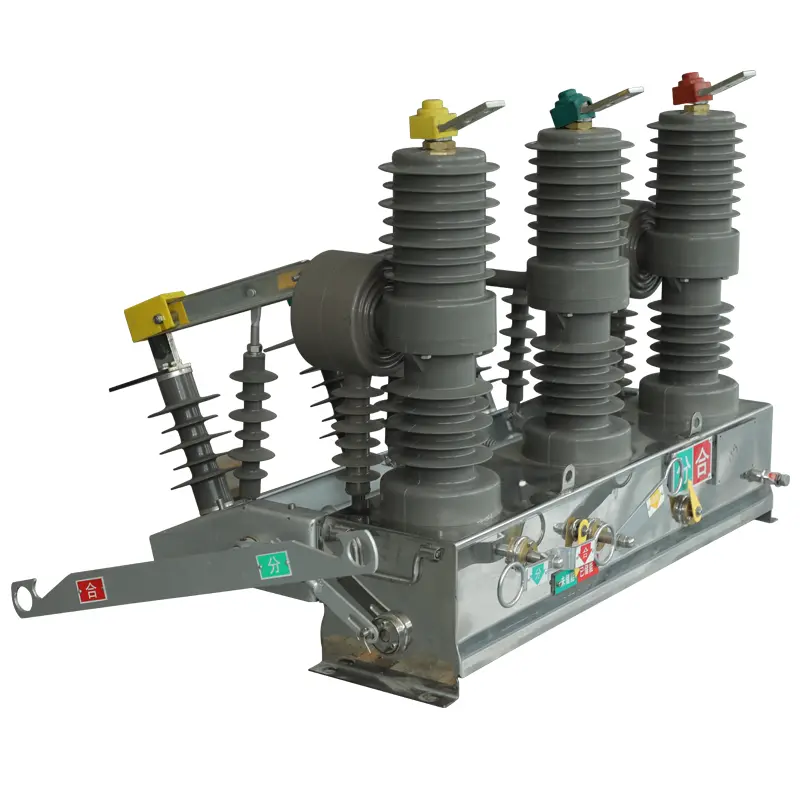

En savoir plusenvoyer une demandeLe disjoncteur de haute tension de haute qualité de Sangao est un équipement de distribution extérieur avec une tension nominale de 12 kV et une AC triphasique 50Hz. Il est principalement utilisé pour la rupture et la fermeture du courant de charge, le courant de surcharge et le courant de court-circuit dans les systèmes d'alimentation. Il convient au contrôle de la distribution dans les sous-stations, les entreprises industrielles et minières et les réseaux d'électricité urbains et ruraux, en particulier pour les scénarios de fonctionnement fréquents. Ce produit est conforme aux normes techniques GB1984-2003, DL / T 402-2007 et IEC60056 et prend en charge la surveillance à distance et le contrôle de l'automatisation. Ils sont largement utilisés dans l'ingénierie urbaine et rurale du réseau électrique, l'ingénierie de transmission et de distribution, le traitement des eaux usées, les centrales hydroélectriques, les centrales éoliennes, l'industrie métallurgique, l'industrie pétrochimique, l'exploitation minière, les chemins de fer, la construction résidentielle et les projets d'ingénierie électrique. Environnement de fonctionnement normal ◆ Température de l'air environnant: -30 ℃ ~ + 60 ℃; ◆ Altitude: ne dépassant pas 3000 m; La vitesse du vent ne dépasse pas 34 m / s; Les vibrations ou le mouvement de la terre à l'extérieur de l'équipement d'appareillage et de contrôle peuvent être ignorés; Niveau de pollution: niveau IV; Température de stockage: -40 ℃ ~ + 85 ℃. Caractéristiques de la structure du commutateur 1. Le disjoncteur à haute tension dispose d'une structure de pilier triphasée sans entretien, de petite taille, légère et a une longue durée de vie. 2. Le disjoncteur adopte une structure entièrement fermée avec de bonnes performances d'étanchéité, ce qui contribue à améliorer les performances de l'humidité et de l'anti-condensation, particulièrement adaptées à une utilisation dans les zones froides ou humides. 3. Les piliers en trois phases et les transformateurs de courant adoptent une isolation solide en résine époxy extérieure importée ou une résine époxy intérieure enveloppée d'isolation solide en caoutchouc de silicium organique; Il a les caractéristiques de la résistance à haute et basse température, de la résistance aux UV et de la résistance au vieillissement.
En savoir plusenvoyer une demande
