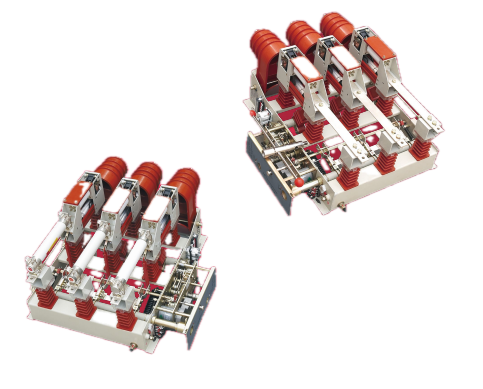

Disjoncteur de charge sous vide haute tension AC intérieur avec interrupteur de mise à la terre

Le disjoncteur de charge à vide haute tension CA d'intérieur avec interrupteur de mise à la terre de Sangao convient au réseau en anneau triphasé AC50 Hz ou à l'alimentation électrique des terminaux et aux équipements électriques industriels, il est principalement utilisé pour le contrôle de charge et la protection contre les courts-circuits. L'interrupteur-sectionneur établit et coupe le courant de charge, le courant en boucle fermée, le transformateur à vide et le courant de charge du câble. La combinaison peut couper n'importe quel courant jusqu'au courant de court-circuit nominal. La distance d'isolement à action directe et la chambre d'extinction d'arc sont liées, avec des fonctions manuelles et électriques. Son mécanisme d'entraînement unique permet à la chambre d'extinction d'arc de supporter une haute tension uniquement au moment de la fermeture et de la fabrication, ce qui permet d'obtenir un petit volume et un poids léger.

Qu'est-ce que le disjoncteur de charge sous vide ?

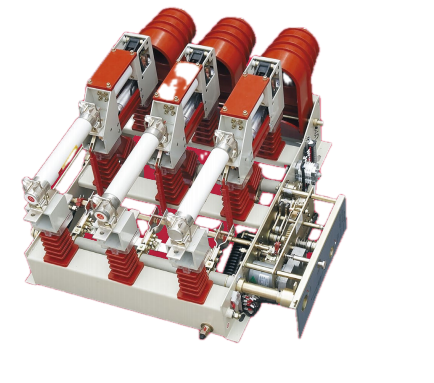

Ce disjoncteur de charge à vide haute tension CA d'intérieur avec sectionneur de terre est un dispositif de commutation intérieur CA triphasé 50 Hz pour les applications de réseau en anneau, d'alimentation de terminal et d'équipement industriel. L'unité utilise une ampoule à vide pour l'extinction de l'arc et un mécanisme de commande à ressort (manuel ou électrique). Un sectionneur de terre en option avec verrouillage mécanique et obturateur de mise à la terre offre une isolation visible pour la maintenance. Lorsqu'il est équipé de fusibles, l'ensemble interrompt les courants de court-circuit via l'actionnement du percuteur. Tension nominale 12 kV, courant nominal 630 A, courant de tenue de courte durée 20 kA.

Fonctions du produit

Commutation de courant de charge

Le disjoncteur de charge à vide haute tension CA d'intérieur avec sectionneur de terre établit et coupe des courants de charge jusqu'à 630 A dans des conditions de fonctionnement normales, couvrant les charges typiques d'alimentation et de transformateur.

Commutation de courant en boucle fermée

Commute les courants en boucle fermée dans les configurations de réseau en anneau, permettant le transfert de charge entre les départs sans interrompre l'approvisionnement des clients en aval.

Commutation de courant de transformateur à vide

Notre interrupteur de charge à coupure sous vide haute tension extérieur crée et coupe les courants à vide des transformateurs jusqu'à une capacité de 1 600 kVA, correspondant aux niveaux d'appel magnétisant et de courant d'excitation en régime permanent des transformateurs de distribution.

Commutation du courant de charge par câble

Établit et coupe les courants de charge des câbles pour les sections de câbles souterrains ou aériens, permettant la mise sous tension et la mise hors tension des alimentations de câbles.

Protection contre les courts-circuits (avec fusibles)

Lorsqu'il est configuré avec des fusibles limiteurs de courant, le mécanisme à percuteur du fusible actionne la barre de déclenchement de l'interrupteur, ouvrant les trois phases lors de la détection d'un défaut. L'ensemble peut interrompre n'importe quel courant jusqu'à la valeur nominale de court-circuit, fournissant ainsi une couche de protection secondaire où les disjoncteurs ou relais en amont sont les principaux dispositifs d'élimination des défauts.

Isolation de maintenance

Le sectionneur de terre intégré, lorsqu'il est fermé, fournit une connexion à la terre visible côté charge. L'obturateur de mise à la terre bloque physiquement l'accès aux pièces sous tension, permettant au personnel de maintenance de vérifier l'isolement et de travailler en toute sécurité sur les équipements en aval.

Interrupteur de coupure de charge vs disjoncteur à vide

Paramètres techniques

Conception structurelle

Distance d'isolement à action directe et liaison avec la chambre d'extinction d'arc
L'espace d'isolation et l'ampoule à vide sont mécaniquement liés pour fonctionner en un seul mouvement. Cela garantit que la coupure visible est toujours accompagnée d'un interrupteur complètement ouvert.

Mécanisme d'entraînement

L'interrupteur est alimenté uniquement au moment de la fermeture et de l'ouverture, réduisant ainsi la contrainte électrique sur la chambre à vide. Cela permet une taille d'interrupteur plus compacte et prolonge la durée de vie des contacts.

Obturateur de mise à la terre

Un obturateur métallique est positionné entre les tubes de contact fixe et mobile et est verrouillé avec le sectionneur de terre. Lorsque le sectionneur de terre est fermé, le volet isole physiquement les parties sous tension, fournissant ainsi une connexion à la terre visible et vérifiable pour la maintenance.

Verrouillage mécanique

Empêche la fermeture du sectionneur de terre sauf si les contacts principaux sont ouverts et empêche l'ouverture des contacts principaux lorsque le sectionneur de terre est fermé.

Champs d'application

Le disjoncteur de charge sous vide haute tension CA intérieur avec sectionneur de terre présente de grandes compatibilités :

1. Unités principales en anneau (RMU) urbaines pour la sectionnement et la commutation de charge.

2. Panneaux d'arrivée de transformateur et armoires d'alimentation dans la distribution industrielle.

3. Points d'alimentation des terminaux dans les réseaux radiaux.

4. Réseaux de distribution ruraux – l'unité peut être utilisée pour sectionner de longues lignes d'alimentation, réduisant ainsi les zones de panne et permettant la régulation de la tension via la commutation de batteries de condensateurs.

5. Installations intérieures dans des appareillages sous enveloppe métallique ; la technologie du vide élimine l’utilisation de gaz SF6 et les problèmes environnementaux associés.

Profil de l’entreprise et capacité de fabrication

Facilité: Site de 10 mu (6 667 m²) à Liushi, Zhejiang, avec 10 000 m² de surface de production.

Effectifs: 120 collaborateurs, dont 20 professionnels techniques de niveau intermédiaire à senior. Capital social 81,68 millions de RMB, actif total d'environ 200 millions de RMB.

Certifications: ISO 9001 :2008 (qualité), ISO 14001 (environnement), ISO 45001 (santé et sécurité au travail).

Contrôle des processus: Système ERP pour l'approvisionnement en matériaux, la fabrication et la traçabilité. Les tests de routine comprennent la tenue diélectrique, le fonctionnement mécanique et la résistance de contact sur chaque unité.

Partenariats techniques : Collaborations avec Xi'an Senyuan, l'Institut de recherche électrique de Pékin et l'Institut de recherche haute tension de Xi'an pour les tests de type et la conformité aux normes.

FAQ

Q1 : Ce disjoncteur de charge à vide haute tension CA intérieur avec interrupteur de mise à la terre peut-il remplacer un disjoncteur à vide ?
Non. Il est conçu uniquement pour la commutation de charge. Pour la protection contre les courts-circuits, il doit être associé à des fusibles ou s'appuyer sur des disjoncteurs en amont.

Q2 : Quel entretien est requis pour l’ampoule à vide ?
L'ampoule à vide est scellée et ne nécessite aucun entretien. Les contrôles de routine impliquent le fonctionnement mécanique, la lubrification et la vérification du verrouillage.

Q3 : Le sectionneur de terre est-il standard ou facultatif ?
Le sectionneur de terre est optionnel (désigné D). Lorsqu'il est spécifié, il est mécaniquement verrouillé avec les contacts principaux pour une maintenance sûre.

Q4 : Quel est le délai de livraison typique et la possibilité de personnalisation ?
Les unités standard avec mécanisme à ressort et sectionneur de terre sont expédiées sous 4 à 6 semaines. Des personnalisations (contacts auxiliaires, montage, modifications du mécanisme) sont disponibles sur demande.

Paramètres techniques

Vous pouvez vérifier deux versions des données de paramètres pour notre interrupteur de coupure de charge sous vide de type chariot à bras avec combinaison de commutateur de déconnexion ci-dessous :

Le disjoncteur de charge à vide haute tension CA d'intérieur avec interrupteur de mise à la terre de Sangao convient au réseau en anneau triphasé AC50 Hz ou à l'alimentation électrique des terminaux et aux équipements électriques industriels, il est principalement utilisé pour le contrôle de charge et la protection contre les courts-circuits. L'interrupteur-sectionneur établit et coupe le courant de charge, le courant en boucle fermée, le transformateur à vide et le courant de charge du câble. La combinaison peut couper n'importe quel courant jusqu'au courant de court-circuit nominal. La distance d'isolement à action directe et la chambre d'extinction d'arc sont liées, avec des fonctions manuelles et électriques. Son mécanisme d'entraînement unique permet à la chambre d'extinction d'arc de supporter une haute tension uniquement au moment de la fermeture et de la fabrication, ce qui permet d'obtenir un petit volume et un poids léger.

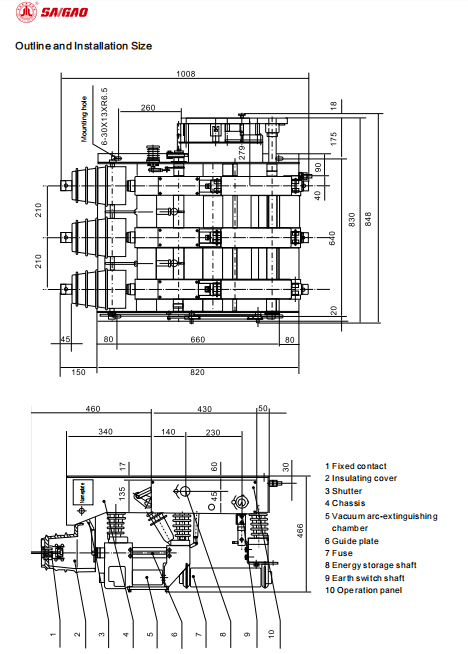

Aperçu et taille de l'installation et répartition des composants

Non.	Composant
1	Contact fixe
2	Couverture isolante
3	Obturateur
4	Châssis
5	Chambre d'extinction d'arc sous vide
6	Plaque de guidage
7	Fusible
8	Puits de stockage d'énergie
9	Arbre du sectionneur de terre
10	Panneau de commande
