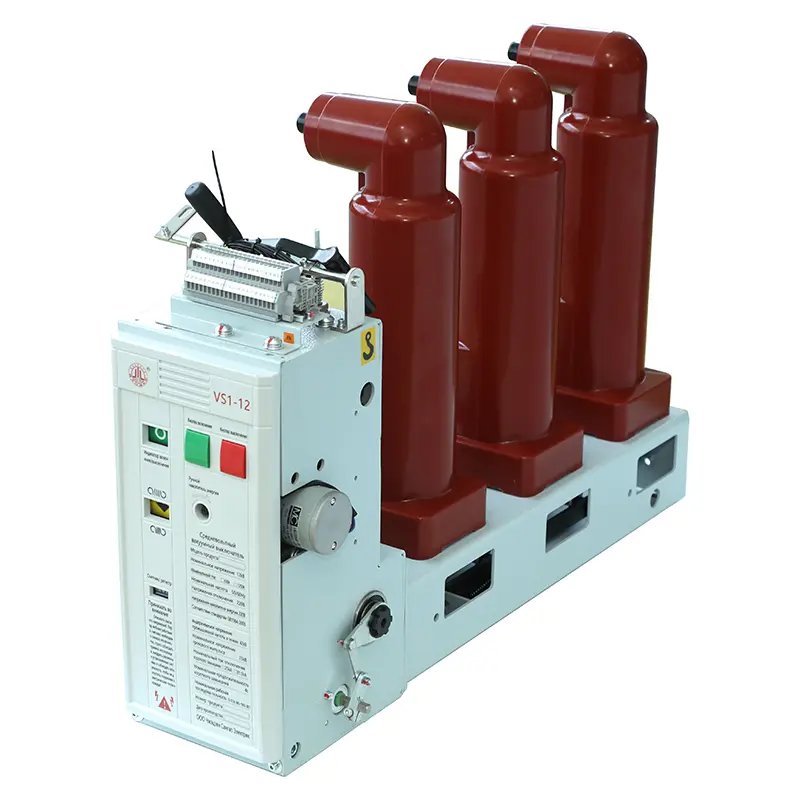

Connaissez-vous les principales considérations liées à l’installation d’un disjoncteur à vide intérieur monté sur le côté ?

En tant que dispositif de protection de base du système électrique, la qualité d'installation duDisjoncteur à vide intérieur monté sur le côtéaffecte directement sa sécurité de fonctionnement et sa durée de vie. Durant la phase de construction, il est impératif de suivre scrupuleusement le cahier des charges et de se concentrer sur les aspects suivants :

1. Évaluation et préparation environnementales

Exigences environnementales : L'environnement d'installation d'un disjoncteur à vide intérieur monté sur le côté doit être propre, sec (humidité relative ≤ 85 %, pas de condensation), bien ventilé et exempt de gaz inflammables, explosifs, corrosifs et de poussière conductrice. La température ambiante doit être strictement contrôlée dans la plage autorisée de -5°C à +40°C. Réserve d'espace : assurez-vous d'avoir suffisamment d'espace dans l'armoire de distribution pour s'adapter aux dimensions du disjoncteur, à la plage de la poignée de commande (opérations de fermeture/ouverture sans entrave) et aux exigences spécifiées en matière de distance de sécurité contre les arcs électriques (voir le manuel du produit). La porte de l'armoire doit être entièrement ouvrante pour un entretien facile. Inspection des fondations : Le support de montage doit être sécurisé, plat et de niveau, avec une rigidité et une résistance suffisantes pour résister à l'impact du fonctionnement du disjoncteur et aux forces de court-circuit. La structure de l'armoire doit être exempte de déformation et les trous de montage doivent être alignés avec précision.

2. Installation précise et fixation sécurisée

Levage et manutention : Utilisez un équipement de levage approprié et manipulez le disjoncteur avec précaution, en évitant les vibrations et les chocs excessifs. Ne soulevez pas et ne tirez pas sur la tige isolante ou la poignée de commande. Positionnement précis : poussez le corps du disjoncteur avec précision dans le rail de montage ou le support, en vous assurant qu'il est entièrement aligné avec les trous de fixation. Fixation sécurisée : utilisez des boulons, des rondelles et des éléments de verrouillage (tels que des rondelles élastiques et des contre-écrous) qui répondent aux spécifications du fabricant et respectent le couple de serrage spécifié, en les serrant uniformément et en diagonale par étapes. Tout jeu augmentera les vibrations de fonctionnement et mettra en danger la sécurité.

3. Connexions électriques fiables

Compatibilité jeu de barres/câble : les spécifications du jeu de barres ou du câble de connexion doivent être conçues pour correspondre au courant nominal et à la capacité de tenue aux courts-circuits du disjoncteur, et les surfaces de connexion doivent être lisses et propres. Préparation de la surface de contact : éliminez soigneusement toute couche d'oxyde ou saleté sur les surfaces de connexion des conducteurs. Appliquez une quantité généreuse de graisse conductrice de haute qualité (graisse composée électrique) pour réduire considérablement la résistance de contact et prévenir l'oxydation. Contrôle du couple : c’est crucial ! Utilisez une clé dynamométrique calibrée pour serrer tous les boulons de connexion, y compris ceux des bornes d'entrée et de sortie, strictement à la valeur de couple spécifiée par le fabricant du disjoncteur. Un serrage excessif peut provoquer un mauvais contact et une surchauffe, tandis qu'un serrage excessif peut endommager les bornes ou les filetages.

4. Inspection du mécanisme de fonctionnement

Vérification du fonctionnement manuel : avec leDisjoncteur à vide intérieur monté sur le côtécomplètement hors tension, effectuez à plusieurs reprises des opérations manuelles lentes de charge, de fermeture et d'ouverture pour garantir un fonctionnement fluide et flexible, pas de collage ou de bruit anormal, et une indication de position précise et claire (ouvert/fermé/charge). Vérification de l'interrupteur auxiliaire : vérifiez que l'état marche/arrêt de l'interrupteur auxiliaire (normalement ouvert/fermé) correspond précisément à la position de l'interrupteur principal et que le câblage est correct et sécurisé.

5. Mise en service fonctionnelle post-installation

Test d'isolation : utilisez un mégohmmètre approprié à la tension nominale duDisjoncteur à vide intérieur monté sur le côtépour tester la résistance d'isolation du circuit principal à la terre et entre les phases, comme l'exige la réglementation (par exemple, circuit principal : plage 1 000 V, ≥100 MΩ). Mesure des propriétés mécaniques (si les conditions le permettent) : Il est recommandé d'utiliser des instruments dédiés pour mesurer des paramètres tels que le temps d'ouverture/fermeture, la vitesse, la distance d'ouverture des contacts, la surcourse, le temps de rebond, la synchronicité, etc. (par exemple, la distance d'ouverture des contacts doit généralement être comprise dans la plage de 8 ± 1 mm). Les données doivent être comparées au rapport d'usine et dans les limites de l'écart acceptable. Test de fonctionnement à vide : Avant la mise sous tension finale, effectuez plusieurs opérations électriques (fermeture et ouverture) pour reconfirmer la fiabilité du fonctionnement et l'exactitude de l'indication de position. Vérification des circuits de protection et de signal : simulez les signaux pour tester la logique de liaison et la précision de la transmission du signal entre le disjoncteur, le dispositif de protection du relais et le système de signalisation central.
