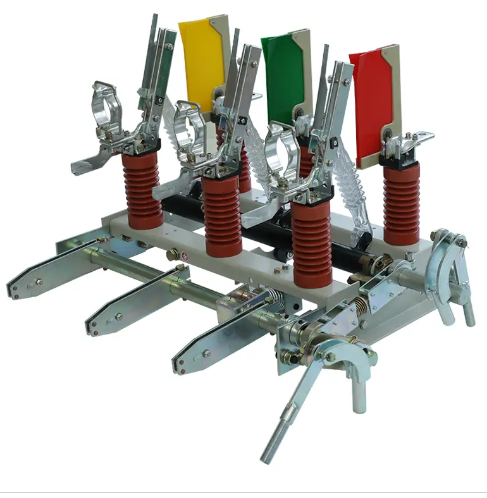

Interrupteurs à coupure de charge pneumatique Sangao : commutation MT sûre, simple et durable

Dans le paysage énergétique actuel en évolution, les opérateurs de réseaux de distribution sont confrontés à une pression croissante pour garantir la disponibilité, réduire l’impact environnemental et abaisser le coût total de possession. L'interrupteur-sectionneur à charge pneumatique relève ces trois défis grâce à une conception éprouvée mais continuellement améliorée. Contrairement aux interrupteurs SF₆ qui nécessitent une manipulation périodique du gaz et présentent des risques de gaz à effet de serre, ou aux appareils remplis d'huile qui nécessitent un entretien compliqué, l'interrupteur pneumatique exploite le milieu le plus abondant et le plus inoffensif : l'air. Sa simplicité mécanique se traduit par moins de points de défaillance, tandis que des indicateurs de position clairs et des mécanismes de verrouillage réduisent les erreurs opérationnelles. C'est pourquoi les services publics, les développeurs d'énergies renouvelables et les installations industrielles du monde entier se tournent vers les interrupteurs-sectionneurs pneumatiques comme solution d'isolation et de commutation préférée.

1. Le paradigme de fiabilité des interrupteurs à coupure de charge pneumatique

Qu'est-ce qui rend un interrupteur-sectionneur pneumatique vraiment fiable ? Chez San Gao Electric, nous pensons que c'est la synergie de quatre piliers :simplicité structurelle– moins de pièces mobiles réduisent les modes de défaillance ;isolation naturelle– l’air élimine les risques de fuite et la toxicité ;extinction d'arc robuste– la conception optimisée du flux magnétique et de l'air garantit une interruption constante ; etsécurité conviviale pour l'opérateur– des verrouillages mécaniques et une indication d'état claire empêchent les erreurs de fonctionnement. Ces attributs sont validés par des tests rigoureux et des décennies d'expérience sur le terrain dans divers climats et conditions de charge.

1.1 Pourquoi l’air – L’impératif vert

La campagne d’élimination progressive du SF₆ s’accélère dans le monde entier en raison de son potentiel de réchauffement climatique extrêmement élevé (GWP ≈ 23 500). Bien que le SF₆ offre une isolation supérieure, ses émissions tout au long de son cycle de vie – depuis les fuites jusqu'à l'élimination en fin de vie – imposent une lourde charge environnementale. Les interrupteurs-sectionneurs pneumatiques offrent une alternative directe et éprouvée pour les applications moyenne tension. Avec une géométrie d'électrode appropriée et des techniques de contrôle d'arc, l'air peut interrompre en toute sécurité des courants de charge jusqu'à 1 250 A à 24 kV. De plus, les commutateurs pneumatiques sont intrinsèquement insensibles aux variations de pression du gaz provoquées par les changements de température, garantissant ainsi des performances constantes dans les climats rigoureux, des déserts aux sous-stations à haute altitude.

2. Avantages techniques fondamentaux

L'interrupteur-sectionneur pneumatique de San Gao s'appuie sur des principes éprouvés tout en intégrant des améliorations techniques modernes pour une fiabilité, une sécurité et une facilité d'intégration améliorées. Vous trouverez ci-dessous les principaux différenciateurs qui distinguent notre produit.

• Tension nominale : 12 kV/24 kV
• Courant nominal : 630A / 1250A
• Capacité de création de court-circuit (crête) : 50 kA
• Endurance mécanique : ≥ 10 000 opérations
• Endurance électrique : ≥ 5 000 opérations
• Classe de protection : IP4X (intérieur) / IP54 (extérieur)
• Température ambiante : -25°C ~ +55°C
• Altitude : jusqu'à 3000m

2.1 Performances d'extinction d'arc

La chambre à arc utilise une combinaison de champ magnétique longitudinal et de flux d'air autogénéré. Lorsque le contact mobile se sépare, l'arc est entraîné par des forces magnétiques dans un ensemble de plaques séparatrices d'arc, où il est allongé, refroidi et éteint au prochain zéro du courant. Cette méthode minimise la brûlure des contacts et permet une capacité de commutation répétitive élevée. San Gao a validé la conception à travers des milliers de tests d'interruption, y compris des scénarios rigoureux de démarrage de moteur et de commutation de batteries de condensateurs, pour garantir un fonctionnement fiable dans les conditions les plus exigeantes.

2.2 Mécanisme de fonctionnement – ​​Simplicité et sécurité

Le mécanisme de commande est disponible en version à énergie stockée par ressort ou en version manuelle, toutes deux dotées de configurations anti-pompage et de contacts auxiliaires. La poignée manuelle offre un retour de force ergonomique et l'indicateur de position est clairement visible de loin. Pour le contrôle à distance, un entraînement moteur en option peut être intégré, permettant une interface transparente avec les systèmes SCADA et d'automatisation de la distribution. Le système de verrouillage garantit que l'interrupteur ne peut pas être ouvert ou fermé à moins que la séquence correcte ne soit suivie, réduisant considérablement le risque d'erreur humaine.

3. Aperçu des spécifications de performances

Le tableau suivant fournit une comparaison rapide des paramètres clés entre l'interrupteur-sectionneur pneumatique de San Gao et un interrupteur-sectionneur SF₆ typique, illustrant les avantages pratiques de la technologie isolée dans l'air.

4. Domaines d'application clés et valeur

Les interrupteurs-sectionneurs pneumatiques sont déployés sur un large spectre de réseaux moyenne tension. Vous trouverez ci-dessous les applications les plus importantes, ainsi que les avantages spécifiques qu'elles offrent dans chaque contexte.

• Réseaux de distribution urbains et ruraux :Utilisées comme unités montées sur poteau ou en anneau pour la sectionnement de lignes, le transfert de charge et l'isolation des défauts, améliorant ainsi l'automatisation de l'alimentation et la fiabilité de l'alimentation.
• Systèmes électriques industriels :Contrôle les gros moteurs, transformateurs et alimentations dans les usines, les mines et les usines de transformation, offrant une isolation et une commutation locales sans maintenance complexe.
• Centrales d'énergie renouvelable :Connecte et déconnecte les circuits d'onduleurs ou de transformateurs dans les parcs solaires et éoliens, gérant facilement les cycles quotidiens fréquents.
• Projets d'infrastructures :Les chemins de fer, les aéroports, les centres de données et les hôpitaux s'appuient sur des commutateurs aériens pour l'isolation des lignes entrantes et sortantes, garantissant ainsi une maintenance sûre et une haute disponibilité.
• Sous-stations pour bâtiments commerciaux :Sert de principal commutateur d'arrivée ou de coupleur de bus dans les centres commerciaux, les tours de bureaux et les campus universitaires, contribuant ainsi aux certifications de bâtiments écologiques.

Dans chacun de ces scénarios, la nature facile d’entretien du commutateur pneumatique et sa rupture clairement visible offrent une tranquillité d’esprit. Par exemple, dans les lignes de distribution éloignées, le manque de manutention du gaz réduit considérablement les déplacements des camions et le temps des techniciens. Dans les parcs solaires, où les interrupteurs peuvent fonctionner plusieurs fois par jour, la grande endurance mécanique garantit de nombreuses années de service sans problème. Ces avantages concrets expliquent pourquoi les planificateurs de systèmes choisissent de plus en plus les interrupteurs-sectionneurs pneumatiques comme choix par défaut pour les installations moyenne tension nouvelles et rénovées.

5. Pourquoi San Gao Electric – Qualité et innovation

San Gao Electric n'est pas seulement un fabricant de commutateurs : nous sommes un partenaire dans la construction d'infrastructures électriques plus sûres et plus intelligentes. Basées à Liushi, au cœur de l'industrie électrique chinoise, notre usine de 10 000 m² et notre équipe de plus de 120 professionnels expérimentés se consacrent à fournir des produits répondant aux normes internationales les plus élevées. Avec un capital social de 81,68 millions de RMB et un actif total approchant les 200 millions de RMB, nous disposons de la stabilité financière et de la profondeur technique nécessaires pour soutenir des projets à grande échelle dans le monde entier.

Notre engagement envers la qualité se reflète dans nos certifications ISO9001, ISO14001 et OHSMS18001. Nous avons bâti de solides relations commerciales en Europe, dans les Amériques, en Australie et en Afrique, ce qui nous a permis de nous forger une réputation de partenaire de confiance pour les solutions haute tension. Au-delà des interrupteurs-sectionneurs pneumatiques, notre gamme de produits comprend des interrupteurs-sectionneurs à vide, des disjoncteurs, des sectionneurs, des parafoudres et des accessoires pour transformateurs, offrant une protection et un contrôle complets pour tout réseau moyenne tension.
