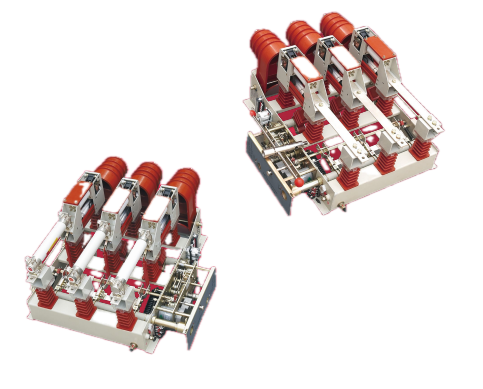

Appareil de combinaison de commutateur de coupure de charge à vide et de fusibles

L'interrupteur à coupure de charge à vide et l'appareil à combinaison de fusibles intègrent une ampoule à vide avec un système de coordination de déclenchement par fusible. Dans des conditions de charge normales, le commutateur fonctionne de manière indépendante. Lorsqu'un courant de défaut dépasse la valeur nominale du fusible, la goupille du fusible déclenche mécaniquement le mécanisme de déclenchement de l'interrupteur, ouvrant les contacts principaux et dégageant le circuit. La distance de sectionnement à action directe et la distance d'ouverture de l'interrupteur sont obtenues en un seul coup. Un volet de mise à la terre, verrouillé avec le sectionneur de terre, fournit une connexion à la terre visible pour la maintenance. ated à 12 kV et 630 A avec un courant de tenue de courte durée de 20 kA, l'appareil est conçu pour un service fiable dans les réseaux de distribution urbains et ruraux.

Principe de fonctionnement

À l'intérieur de l'ampoule à vide, les contacts sont scellés dans un environnement sous vide poussé (généralement inférieur à 10⁻⁴ Pa). Lorsque les contacts se séparent sous charge, un arc de vapeur métallique se forme à partir du matériau de contact évaporé. Cependant, comme le vide ne contient pratiquement aucune molécule de gaz pour l'ionisation, l'arc ne peut pas se maintenir et s'éteint au premier passage par zéro naturel du courant alternatif. La vapeur métallique se condense rapidement sur les surfaces de contact et le blindage, rétablissant la rigidité diélectrique en quelques millisecondes. Cette méthode de trempe de l'arc ne nécessite aucun milieu externe (huile ou SF₆) et entraîne une érosion minimale des contacts.

Avantages du produit

Commutation et protection combinées

Notre interrupteur-sectionneur à vide et appareil combiné à fusibles effectue une commutation de charge de routine et, avec des fusibles, assure une interruption de court-circuit. Cela élimine le besoin d'un disjoncteur séparé sur chaque départ, réduisant ainsi les dépenses d'investissement.

Encombrement compact

Le mécanisme d'entraînement réduit la contrainte de tension sur l'interrupteur en dehors de l'instant de commutation, permettant ainsi un interrupteur et une taille globale de l'appareil plus petits. Cela permet des configurations à plus forte densité dans les unités principales en anneau et les sous-stations compactes.

Fonctionnement à un seul coup

La distance d'isolement et la distance d'ouverture de l'interrupteur sont obtenues en un seul mouvement, ce qui simplifie la séquence de commutation et réduit le risque d'erreur de l'opérateur.

Mise à la terre visible pour plus de sécurité

L'obturateur de mise à la terre, verrouillé avec le sectionneur de terre, fournit une indication physique et visuelle d'isolement, permettant un accès de maintenance sécurisé sans dispositifs de mise à la terre supplémentaires.

Technologie sans SF₆

L'interruption du vide élimine les problèmes de gaz à effet de serre et évite les procédures de manipulation, de test de fuite et de remplissage associées aux équipements SF₆.

Diagnostic des pannes

Le fonctionnement fréquent des fusibles indique généralement des problèmes système sous-jacents. Voici les principales causes et les mesures correctives :

Court-circuit du système : Lorsqu'un court-circuit se produit, le courant de défaut fait fondre rapidement l'élément fusible. Le défaut doit être localisé et éliminé (par exemple, réparer le câble ou remplacer l'équipement défectueux) avant de remplacer le fusible par le calibre correct.

Surcharge soutenue : Un fonctionnement continu au-dessus du courant nominal génère une chaleur excessive, provoquant la fusion du fusible. La charge doit être réduite à la valeur nominale de l'appareil, ou la valeur nominale du fusible doit être améliorée en coordination avec les études de protection du système.

Sélection de fusible incorrecte: Si le calibre de l'élément fusible est trop faible pour l'application, un fonctionnement intempestif se produira. Vérifiez la valeur nominale du fusible par rapport à la capacité du transformateur ou du chargeur et remplacez-le par l'élément correctement dimensionné selon les tableaux de coordination du fabricant.

Paramètres techniques

Environnements d'applications

Réseaux de couronnes urbaines

L'interrupteur de coupure de charge à vide et l'appareil à combinaison de fusibles servent de commutateur de sectionnement dans les unités principales en anneau (RMU). Les dimensions compactes, obtenues grâce à la conception du mécanisme d'entraînement, permettent des configurations d'appareillage de commutation à plus forte densité dans les sous-stations urbaines à espace limité. Le sectionneur de terre intégré simplifie les procédures de maintenance, réduisant ainsi les temps d'arrêt lors des travaux programmés.

Installations industrielles

Pour les installations industrielles comportant plusieurs centres de distribution, l'unité combinée interrupteur-sectionneur à vide et fusibles permet la commutation de charge aux arrivées et aux points d'alimentation du transformateur. L'option de combinaison interrupteur-fusible offre une protection contre les courts-circuits sans le coût d'un disjoncteur à vide complet, adaptée aux départs non critiques où une protection contre les défauts est fournie en amont.

Réseaux de distribution ruraux

La distribution rurale présente des défis spécifiques : grandes longueurs d'alimentation, charge variable et fluctuations de tension. À la fin des longues lignes d'alimentation de 10 kV, la chute de tension pendant les périodes de charge de pointe peut être importante, entraînant une basse tension chez le client. L'appareil répond à ce problème de deux manières. Premièrement, l'installation à des points stratégiques le long des longues lignes permet aux opérateurs de réseau de sectionner la ligne, d'isoler les défauts et de réduire les zones de panne. Deuxièmement, l'appareil peut commuter les prises de transformateur et les batteries de condensateurs, permettant ainsi aux opérateurs de gérer plus efficacement les profils de tension. Dans les contextes ruraux, le faible besoin d'entretien de l'appareil est particulièrement précieux : les équipes de maintenance peuvent parcourir des distances considérables pour atteindre un site, de sorte que la fiabilité de l'équipement entre les visites réduit directement les coûts d'exploitation.

FAQ

Q1 : Comment l'ampoule à vide éteint-elle l'arc ?

Lorsque les contacts à l'intérieur de l'ampoule à vide se séparent sous charge, un arc de vapeur métallique se forme entre les surfaces de contact. Étant donné que l'interrupteur maintient un vide poussé avec peu de molécules de gaz disponibles pour l'ionisation, l'arc ne peut pas se maintenir et s'éteint au premier passage naturel par zéro du courant. Cette méthode d’extinction d’arc est efficace, rapide et ne nécessite aucun moyen externe d’extinction d’arc.

Q2 : Qu'est-ce qui cause le fonctionnement fréquent des fusibles et comment y remédier ?

Le fonctionnement fréquent des fusibles indique généralement des défauts du système. Les principales causes sont : un court-circuit du système (le courant de défaut fait fondre l'élément fusible ; le défaut doit être localisé et éliminé avant de remplacer le fusible par le calibre correct), une surcharge soutenue (fonctionnement au-dessus du courant nominal pendant des périodes prolongées ; la charge doit être réduite) ou une sélection incorrecte du fusible (le calibre de l'élément fusible est trop faible pour l'application ; le fusible doit être remplacé par le calibre correct).

Q3 : Où l'interrupteur à coupure de charge sous vide et l'appareil combiné à fusibles sont-ils généralement appliqués ?

L'appareil convient aux systèmes moyenne tension CA triphasés. Les applications typiques incluent les unités principales en anneau (RMU), les sous-stations compactes, les sectionneurs de lignes de distribution et la protection des transformateurs lorsqu'ils sont combinés avec des fusibles.

Q4 : Cet appareil peut-il remplacer un disjoncteur à vide ?

Non. L'appareil est conçu pour la commutation de charge et, lorsqu'il est équipé de fusibles, offre une protection contre les courts-circuits. Un disjoncteur à vide est conçu pour interrompre directement les courants de charge normaux et les courants de défaut de court-circuit. Pour les applications où une protection contre les défauts en amont est déjà fournie, cet appareil offre une solution plus rentable qu'un disjoncteur à vide total.

Pourquoi choisir SanGao ?

1. Capacité de fabrication

SanGao exploite un site de 10 mu (6 667 m²) à Liushi, dans le Zhejiang, avec 10 000 m² de surface de production, abritant des lignes d'assemblage et de test dédiées aux appareillages moyenne tension.

2. Équipe technique

L'entreprise emploie 120 personnes, dont 20 ingénieurs de niveau intermédiaire à supérieur chargés de la conception mécanique, de l'isolation haute tension et de l'assurance qualité. Le capital social est de 81,68 millions de RMB et l'actif total est d'environ 200 millions de RMB.

3. Systèmes qualité certifiés

La production est réalisée sous les certifications ISO 9001 :2008, ISO 14001 et ISO 45001. Celles-ci nécessitent un contrôle documenté des fournisseurs, une inspection à la réception, des contrôles en cours de fabrication et des tests de réception finale.

4. Traçabilité des processus

n Le système ERP suit les matériaux, les opérations de fabrication et les enregistrements de tests. Chaque unité est sérialisée avec les données de test archivées pour une traçabilité complète.

5. Tests de routine

Chaque appareil subit des tests de tenue diélectrique (circuit principal et terre), des tests de fonctionnement mécanique sous contrôle manuel et électrique et des mesures de résistance de contact. Les unités d'échantillonnage sont soumises à des tests de courant de courte durée pour une validation de 20 kA / 4 s.

6. Partenariats techniques

SanGao collabore avec Xi'an Senyuan, l'Institut de recherche électrique de Pékin et l'Institut de recherche haute tension de Xi'an pour les tests de type et la conformité aux normes GB et CEI.

Répartition des composants

Non.	Composant
1	Contact fixe
2	Couverture isolante
3	Obturateur
4	Châssis
5	Chambre d'extinction d'arc sous vide
6	Plaque de guidage
7	Fusible
8	Puits de stockage d'énergie
9	Arbre du sectionneur de terre
10	Panneau de commande
