Qu'est-ce qu'un disjoncteur de gaz extérieur et pourquoi est-il essentiel pour les systèmes électriques modernes ?

UnExtérieur Gcomme Circuit Breakerest un dispositif de commutation haute tension essentiel conçu pour protéger les systèmes extérieurs de transmission et de distribution d'énergie en interrompant les courants de défaut de manière sûre et efficace. Avec l'expansion rapide des réseaux électriques, des projets d'énergie renouvelable et des sous-stations intelligentes, les disjoncteurs extérieurs isolés au gaz sont devenus une solution privilégiée pour les services publics du monde entier, y compris ceux fournis parZhejiang SanGao Electric Co., Ltd.

Résumé de l'article

Cet article fournit une analyse approfondie des disjoncteurs à gaz extérieurs, explorant leurs principes de fonctionnement, leurs principaux avantages et limites, les scénarios d'application, les critères de sélection et les considérations de maintenance. En combinant des informations techniques et des exemples pratiques, le guide aide les ingénieurs, les entrepreneurs EPC et les services publics d'électricité à comprendre pourquoi les disjoncteurs à gaz restent indispensables dans les infrastructures électriques modernes.

Table des matières

• Qu'est-ce qu'un disjoncteur de gaz extérieur ?
• Comment fonctionne un disjoncteur de gaz extérieur ?
• Quels types de disjoncteurs à gaz extérieurs sont disponibles ?
• Pourquoi les disjoncteurs de gaz extérieurs sont-ils largement utilisés ?
• Quels sont les inconvénients des disjoncteurs de gaz extérieurs ?
• Où les disjoncteurs de gaz extérieurs sont-ils couramment utilisés ?
• Comment les disjoncteurs à gaz extérieurs se comparent-ils aux autres technologies ?
• Comment choisir le bon disjoncteur de gaz extérieur ?
• Pourquoi un bon entretien est-il important ?
• Foire aux questions

Qu'est-ce qu'un disjoncteur de gaz extérieur ?

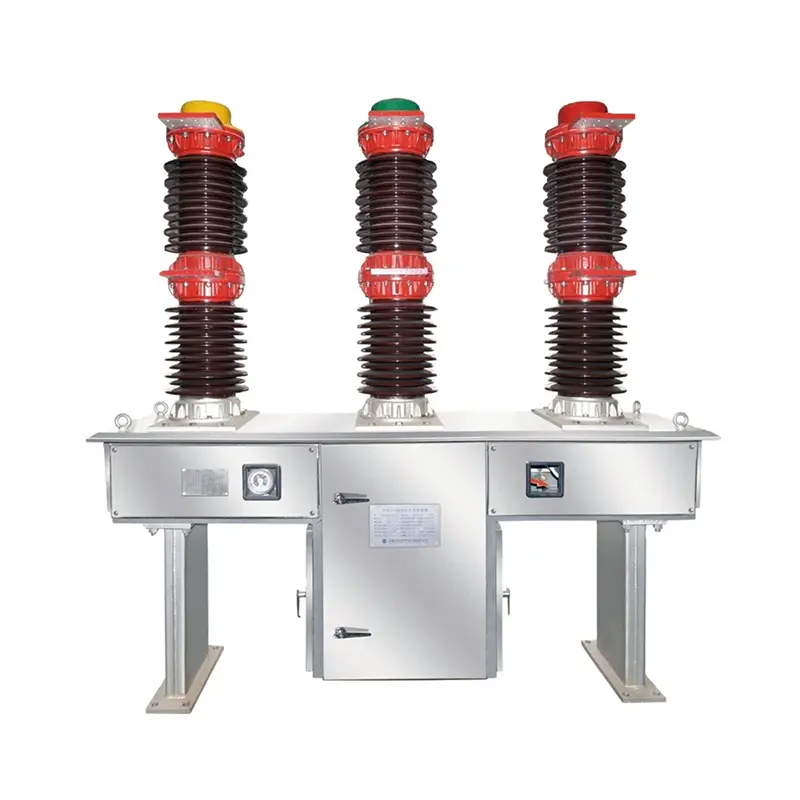

Un disjoncteur à gaz extérieur est un type de disjoncteur haute tension qui utilise du gaz isolant, le plus souvent du gaz SF₆, pour éteindre les arcs électriques et isoler les composants sous tension. Conçu pour une installation en extérieur, il fonctionne de manière fiable dans des conditions environnementales difficiles telles que des températures extrêmes, l'humidité, le vent et la pollution.

Les fabricants aimentZhejiang SanGao Electric Co., Ltd.concevez des disjoncteurs à gaz extérieurs pour répondre aux normes internationales telles que CEI et IEEE, garantissant des performances stables dans les lignes de transmission, les sous-stations et les réseaux électriques industriels.

Comment fonctionne un disjoncteur de gaz extérieur ?

Le principe de fonctionnement d'un disjoncteur à gaz extérieur repose sur les propriétés supérieures d'extinction d'arc et d'isolation du gaz. Lorsqu'un défaut survient :

1. Le relais de protection détecte un courant anormal.
2. Les contacts du disjoncteur se séparent rapidement.
3. Le gaz est comprimé et dirigé vers l'arc.
4. L'arc est refroidi, désionisé et éteint.

Ce processus garantit une interruption rapide avec une usure minimale des contacts, ce qui rend les disjoncteurs à gaz très fiables pour les opérations répétées.

Quels types de disjoncteurs à gaz extérieurs sont disponibles ?

Pourquoi les disjoncteurs de gaz extérieurs sont-ils largement utilisés ?

• Excellente capacité d'extinction d'arc
• Rigidité diélectrique élevée
• Structure compacte pour installation extérieure
• Longue durée de vie avec peu d'entretien
• Performances stables dans les climats extrêmes

Grâce à ces avantages, les produits deZhejiang SanGao Electric Co., Ltd.sont largement adoptés dans les projets de réseaux nationaux et les installations d’énergie renouvelable.

Quels sont les inconvénients des disjoncteurs de gaz extérieurs ?

• Le gaz SF₆ a un impact environnemental en cas de fuite
• Coût initial plus élevé par rapport aux disjoncteurs aériens
• Nécessite des procédures professionnelles de manipulation des gaz

Malgré ces limitations, les conceptions modernes se concentrent sur le recyclage des gaz et la surveillance des fuites afin de minimiser les risques environnementaux.

Où les disjoncteurs de gaz extérieurs sont-ils couramment utilisés ?

• Sous-stations de transmission haute tension
• Centrales éoliennes et solaires
• Systèmes électriques ferroviaires et métropolitains
• Installations industrielles lourdes
• Interconnexions électriques transfrontalières

Comment les disjoncteurs à gaz extérieurs se comparent-ils aux autres technologies ?

Comment choisir le bon disjoncteur de gaz extérieur ?

Les principaux facteurs de sélection comprennent la tension nominale, le courant de court-circuit, les conditions ambiantes, l'altitude d'installation et la conformité aux normes locales. Consulter des fabricants expérimentés tels queZhejiang SanGao Electric Co., Ltd.garantit une configuration optimale et une fiabilité à long terme.

Pourquoi un bon entretien est-il important ?

Une inspection régulière de la pression du gaz, des systèmes d'étanchéité et des mécanismes de fonctionnement garantit la sécurité et prolonge la durée de vie. La maintenance prédictive réduit également les pannes imprévues et les coûts opérationnels.

Foire aux questions

Q : Qu'est-ce qui rend un disjoncteur à gaz extérieur adapté aux systèmes haute tension ?
R : Sa rigidité diélectrique élevée et sa capacité d'extinction rapide de l'arc permettent une interruption en toute sécurité des courants de défaut extrêmement élevés.

Q : Pourquoi le gaz SF₆ est-il couramment utilisé dans les disjoncteurs à gaz extérieurs ?
R : Le SF₆ offre des propriétés supérieures d’isolation et d’extinction d’arc, permettant des conceptions de disjoncteurs compactes et fiables.

Q : Les disjoncteurs à gaz extérieurs sont-ils respectueux de l’environnement ?
R : Les conceptions modernes se concentrent sur les systèmes scellés, le recyclage des gaz et la surveillance des fuites afin de réduire l'impact environnemental.

Q : Où les disjoncteurs de gaz extérieurs peuvent-ils être installés ?
R : Ils sont idéaux pour les sous-stations extérieures, les centrales d’énergie renouvelable et les réseaux de distribution d’énergie industrielle.

Q : Quelle est la durée de vie d’un disjoncteur à gaz extérieur ?
R : Avec un entretien approprié, la durée de vie peut dépasser 30 ans.

Références de l'industrie

• Normes internationales CEI
• Société d'ingénierie énergétique IEEE
