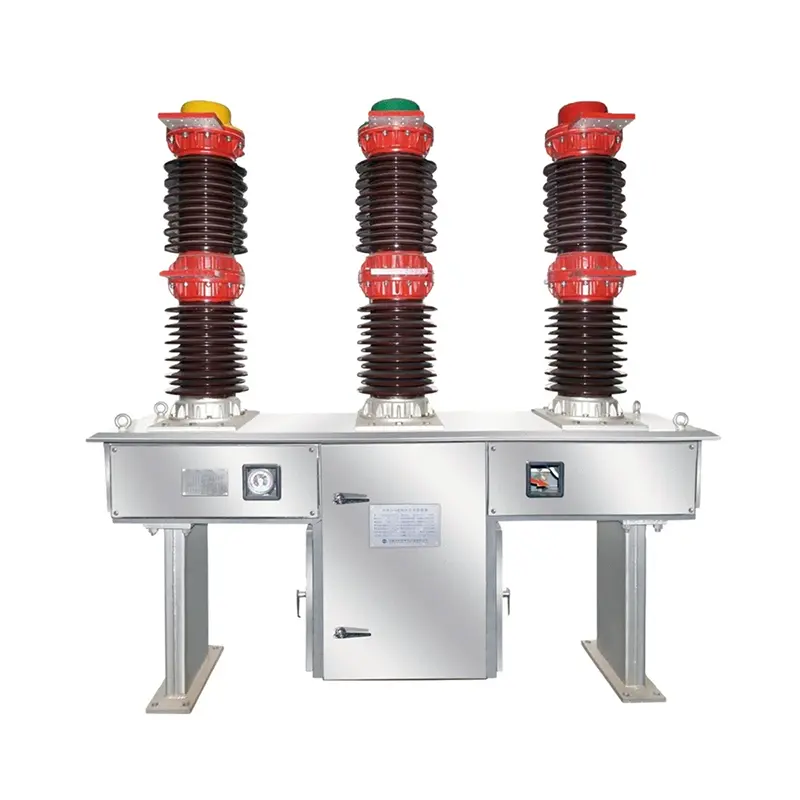

Disjoncteur de gaz en plein air

Le disjoncteur de circuit à gaz en plein air de Sangao offre aux clients une gamme complète de conceptions standard ANSI et IEC, ainsi que les derniers développements de la technologie de commutation, y compris les mécanismes de gaz ou d'aspiration SF6, magnétiques ou de ressort, les canettes vivantes ou mortes, couramment connue comme des conceptions de chandoue ou de kiosk, permettant d'optimiser le réseau et d'applications de grille intelligente.

La ventilation du gaz SF6 ne provoquera pas le hachage de courant ni la surtension.

Ces caractéristiques garantissent la longue durée de vie électrique du disjoncteur et limitent les contraintes dynamiques, CC et thermiques sur l'appareil.

Le mécanisme de fonctionnement mécanique de type GSH (MH) et la libération gratuite permet des opérations d'ouverture et de fermeture via la commande locale et à distance.

La cinématique d'activation du mécanisme de fonctionnement, des contacts mobiles et du radiateur anti-condensation sont situés dans un boîtier métallique scellé, qui sert également de support pour les électrodes.

La structure ci-dessus est soutenue par un cadre en pièces métalliques extensibles, ce qui permet de régler la hauteur des bornes du disjoncteur de circuit de 2800 mm à 3700 mm.

Le niveau de protection du boîtier métallique est IP 54 (*), et il est équipé d'une porte scellée avec une fenêtre d'inspection.

La coquille est faite de plaque d'acier et offre une protection de surface suffisante grâce à des processus spéciaux de métallisation et de peinture. La structure de support a subi un traitement de galvanisation de DIP à chaud.

Champs d'application

Le disjoncteur de gaz en plein air est utilisé pour la distribution d'énergie, pour contrôler et protéger les circuits, ainsi que pour contrôler et protéger les transformateurs, les redresseurs, les banques de condensateurs, etc.

En raison de la technologie de disjoncteur de tampon automatique de SF6, les disjoncteurs de circuit de gaz en plein air ne génèrent pas de surtension pendant le processus de commutation, ce qui les rend très adaptés à la modernisation, à la mise à niveau et à l'expansion des anciens appareils, car les matériaux d'isolation des câbles et des équipements peuvent avoir été soumis à la stress pendant l'utilisation.

Environnement d'utilisation

1. Altitude: ne dépassant pas 2500 mètres; Plateau de type 4000 mètres;

2. Température environnementale: -30 ℃ - + 40 ℃ (exigence spéciale -40 ℃ - + 40 ℃);

3. Humidité relative: la moyenne quotidienne ne dépassant pas 95%, la moyenne mensuelle ne dépassant pas 90% (25 ° C);

4. Vitesse du vent: ne dépassant pas 35 mètres par seconde;

5. Places sans substances inflammables, risques d'explosion, corrosion chimique et vibrations graves.
