Pourquoi l'interrupteur de mise à la terre haute tension est-il essentiel pour la sécurité et la maintenance du système électrique ?

Dans les systèmes de transport et de distribution d’énergie, la sécurité est primordiale. Un élément souvent négligé mais essentiel est leInterrupteur de mise à la terre haute tension. Ce dispositif joue un rôle essentiel dans la protection de l'équipement et du personnel pendant la maintenance, les conditions de panne et les opérations de routine. Cet article examine ce que fait un interrupteur de mise à la terre, comment il fonctionne et pourquoi il est indispensable dans les appareillages et sous-stations moyenne tension. Nous examinons également la qualité de fabrication, les certifications et la fiabilité quiSanGao apporte à ce composant électrique critique.

Le héros méconnu de la sécurité électrique

Quand on pense aux équipements haute tension, on pense souvent aux disjoncteurs et aux transformateurs. Pourtant, leInterrupteur de mise à la terre haute tensionest tout aussi crucial pour l’exploitation et la maintenance sûres des systèmes électriques. Installé à l'intérieur d'armoires de commutation ou de sous-stations, ce dispositif fournit un chemin fiable vers la terre, garantissant que les techniciens peuvent travailler en toute sécurité sur des équipements hors tension et que les courants de défaut sont gérés efficacement.

Sans un interrupteur de mise à la terre fonctionnant correctement, les équipes de maintenance seraient confrontées au risque de mise sous tension accidentelle, de tensions induites par les lignes sous tension adjacentes et de surtensions transitoires dangereuses.SanGao, une entreprise de haute technologie basée à Liushi, la capitale électrique de la Chine, fabrique ces composants essentiels depuis des années, en adhérant à des normes de qualité strictes et en servant diverses industries, depuis la rénovation des réseaux urbains jusqu'aux centrales éoliennes.

Qu'est-ce qu'un interrupteur de mise à la terre haute tension ?

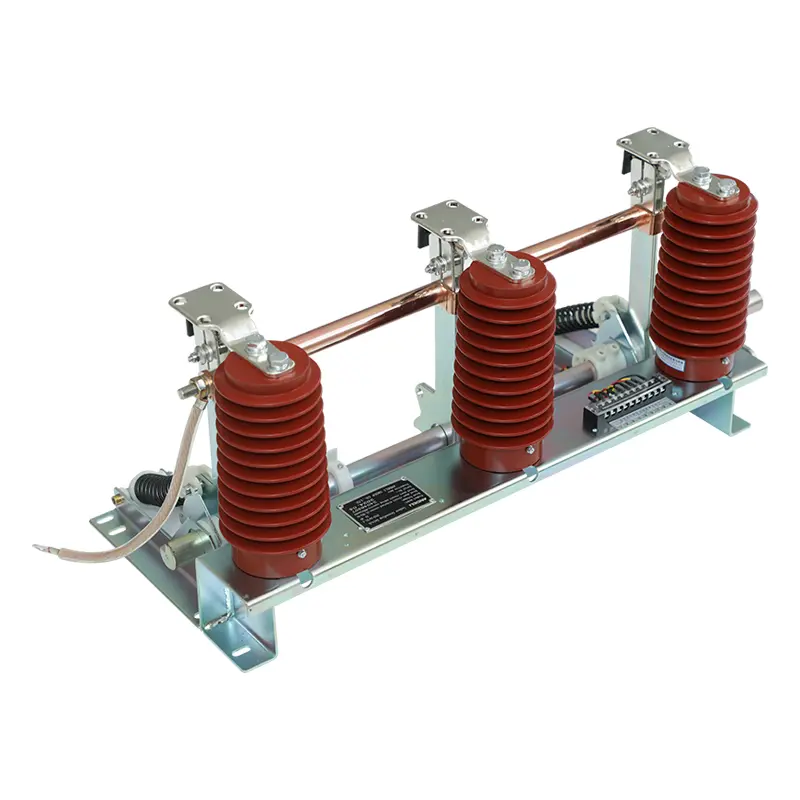

LeInterrupteur de mise à la terre haute tensionest un dispositif de commutation mécanique conçu pour connecter une partie spécifique d'un circuit électrique à la terre. Il est généralement installé dans un appareillage haute tension (systèmes 3-12 kV, triphasés AC 50/60 Hz) et est actionné manuellement ou par un mécanisme motorisé. Sa structure principale se compose d'un support, d'un ensemble couteau de mise à la terre, de contacts fixes, d'un capteur, d'un arbre rotatif, de ressorts de compression, de manchons conducteurs et de connexions flexibles.

Lorsqu'il est fermé, le couteau de mise à la terre établit un contact ferme avec le contact statique, créant ainsi un chemin de mise à la terre à faible impédance. Cette voie remplit plusieurs fonctions de sécurité et opérationnelles, que nous explorerons ci-dessous.

Fonctions clés : plus qu'une simple mise à la terre

LeInterrupteur de mise à la terre haute tensionremplit plusieurs fonctions critiques au-delà de la simple mise à la terre :

Protection du personnel pendant la maintenance

Lorsqu'un disjoncteur est ouvert et isolé, le jeu de barres ou l'équipement adjacent peut toujours transporter une tension induite ou une charge résiduelle. Le commutateur de mise à la terre fournit une connexion à la terre visible et sécurisée, garantissant que le personnel de maintenance est protégé contre une mise sous tension accidentelle ou une décharge capacitive.

Limiter les surtensions transitoires

Lors de défauts à la terre, notamment dans les systèmes lourds, des surtensions transitoires peuvent survenir. Le sectionneur de terre limite ces surtensions en fournissant un chemin à faible impédance, protégeant ainsi les équipements sensibles et l'isolation.

Élimination des tensions induites

Dans le cas de lignes de transmission parallèles sur la même tour, les lignes hors tension peuvent toujours subir des tensions induites par les lignes sous tension adjacentes en raison du couplage électrostatique et électromagnétique. Les interrupteurs de mise à la terre sur ces lignes permettent de dissiper ces courants induits, évitant ainsi les dangers.

Fermeture des courants de court-circuit

Certains interrupteurs de mise à la terre sont conçus pour se fermer contre les courants de court-circuit. Cette capacité garantit que l'interrupteur peut être utilisé même dans des conditions de panne, offrant ainsi une sécurité supplémentaire lors des procédures d'urgence.

Établir une référence neutre du système

Dans les sous-stations équipées de gros transformateurs de puissance, le commutateur de mise à la terre aide à maintenir un point de référence de tension constant, stabilisant le réseau électrique et garantissant un fonctionnement sûr.

Applications : où est-il utilisé ?

LeInterrupteur de mise à la terre haute tensionest largement utilisé dans les systèmes de distribution et de transmission d’énergie, notamment :

• Rénovations des réseaux électriques urbains et ruraux– La mise à niveau d’infrastructures vieillissantes nécessite une mise à la terre fiable pour assurer la sécurité et la conformité.

• Sous-stations et armoires de commutation– Intégrés aux ensembles d’appareillage moyenne tension.

• Centrales éoliennes et centrales hydroélectriques– Assurer la mise à la terre des générateurs et des transformateurs.

• Industries métallurgiques et pétrochimiques– Protéger les équipements et le personnel dans des environnements difficiles.

• Installations ferroviaires et minières– Assurer une mise à la terre sûre dans les systèmes de puissance de traction.

• Projets énergétiques de bâtiments résidentiels et commerciaux– Pour les arrivées d’alimentation et les systèmes d’urgence.

LeSanGaoAvantage : qualité et fiabilité

SanGaos'est bâti une réputation pour ses équipements haute tension de haute qualité. L'usine de fabrication de l'entreprise s'étend sur 10 000 mètres carrés, avec un capital social de 81,68 millions de yuans et un actif total d'environ 200 millions de yuans. Avec 120 collaborateurs, dont 20 professionnels techniques seniors et intermédiaires,SanGaomaintient une forte concentration sur la R&D et l’assurance qualité.

L'entreprise adhère aux systèmes de gestion de la qualité ISO 9001 : 2008, de gestion environnementale ISO 14001 et aux systèmes de santé et de sécurité au travail OHSMS 18001. Il utilise également une gestion ERP moderne et des équipements de test avancés pour garantir que chaqueInterrupteur de mise à la terre haute tensionrépond à des normes de performance rigoureuses. En collaboration avec des institutions comme Xi'an Senyuan et l'Institut de recherche électrique de Pékin,SanGaogarantit que ses produits sont à la pointe de l’ingénierie électrique.

Leurs interrupteurs de mise à la terre sont conçus avec un mécanisme robuste qui utilise des ressorts de compression pour garantir une fermeture/ouverture rapide et fiable, avec une pression de contact constante maintenue par des ressorts à disque. Cette conception garantit une faible résistance de contact et une longue durée de vie, même en cas d'utilisation fréquente.

Foire aux questions (FAQ)

Q : Quel est l'objectif principal d'un interrupteur de mise à la terre haute tension ?

R : Son objectif principal est de fournir un point de mise à la terre visible et sécurisé pour les équipements hors tension, protégeant les techniciens contre toute mise sous tension accidentelle et dissipant les tensions et les charges induites.

Q : Où le commutateur de mise à la terre est-il généralement installé ?

R : Il est généralement installé à l’intérieur des armoires de commutation moyenne tension (3-12 kV), ainsi que dans les sous-stations et côté ligne des transformateurs.

Q : Un interrupteur de mise à la terre peut-il se fermer face à un courant de court-circuit ?

R : Oui, de nombreux interrupteurs de mise à la terre sont conçus pour supporter un courant de fermeture en court-circuit, ce qui leur permet de fonctionner en toute sécurité même dans des conditions de défaut.

Q : Comment le sectionneur de mise à la terre protège-t-il contre les tensions induites ?

R : Sur les lignes de transmission parallèles aux lignes sous tension, le commutateur de mise à la terre permet aux courants induits de circuler vers la terre, empêchant ainsi l'apparition de tensions dangereuses sur les lignes hors tension.

Conclusion

LeInterrupteur de mise à la terre haute tensionn’est peut-être pas l’élément le plus glamour d’un système électrique, mais son importance ne peut être surestimée. Il sauve des vies, protège les équipements coûteux et assure un fonctionnement stable du réseau en cas de pannes et de maintenance. En fournissant un chemin de terre fiable, il contribue à prévenir les accidents, à réduire les temps d'arrêt et à maintenir l'intégrité du réseau électrique.

SanGaopropose des interrupteurs de mise à la terre qui combinent une conception mécanique robuste, des matériaux de haute qualité et un contrôle qualité strict pour offrir des performances fiables dans les applications exigeantes. Avec une base technique solide et un engagement envers l’amélioration continue,SanGaoest devenu un fournisseur de confiance pour les services publics d'électricité, les installations industrielles et les projets d'infrastructure en Chine et au-delà.

Si vous recherchez une source fiable de commutateurs de mise à la terre haute tension ou si vous avez besoin d'une assistance technique pour votre projet spécifique, nous vous invitons àcontactnonous aujourd'hui. Leur équipe d'ingénieurs expérimentés peut fournir des spécifications de produits, des solutions personnalisées et une assistance en temps opportun. Contactez-nous via le site Web de l'entreprise ou par courrier électronique pour discuter de vos besoins et découvrir commentSanGaopeut contribuer à la sécurité et à l’efficacité de vos systèmes électriques.
