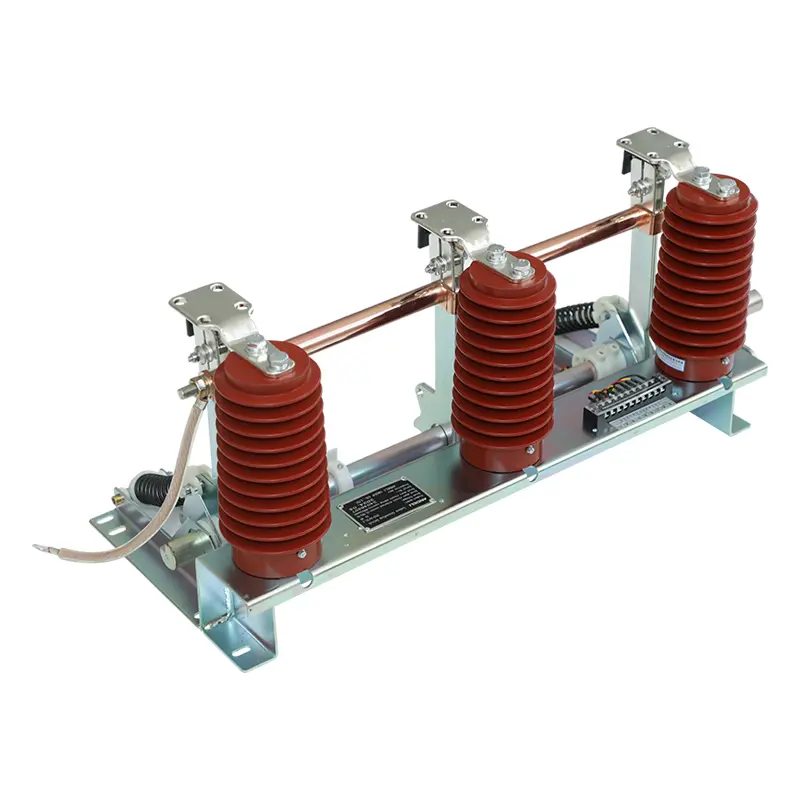

Interrupteur de mise à la terre haute tension

Le commutateur de mise à la terre à haute tension Sangao durable convient au système d'alimentation HZ à 3-12 kV intérieur 3 à 12 kV, et est utilisé en conjonction avec diverses armoires d'interrupteur haute tension. Il peut également être utilisé pour la mise à la terre de la maintenance des équipements électriques à haute tension. Sa structure principale est l'interrupteur de mise à la terre, qui se compose d'un support, d'un ensemble de couteaux de mise à la terre, d'un contact statique, d'un capteur, d'un arbre rotatif, d'un bras rotatif, d'un ressort de compression, d'un manchon conducteur et d'une connexion flexible.

Lorsque le mécanisme de fonctionnement ferme l'interrupteur de mise à la terre, le couple d'action fait que l'arbre principal surmonte le couple de résistance, entraînant la rotation du bras de manivelle dans le sens de fermeture, de sorte que la tige de fonctionnement sur le couteau de mise à la terre passe à travers le point mort de la ressort de compression et que le ressort de compression libère de l'énergie, de sorte que l'interrupteur de mise à la terre est rapidement fermé dans la position de fermeture. Le couteau de mise à la terre sur l'assemblage de couteau à terre est fermement et de manière fiable en contact avec la partie de la bride (bord du couteau) du contact statique à travers le ressort du disque.

Lorsque le couple est appliqué, l'arbre principal surmonte le couple principal et la force de ressort pour conduire le bras pour tourner dans la direction d'ouverture, et le ressort de compression de couteau de mise à la terre passe.

Quel est le but de l'interrupteur de mise à la terre?

L'interrupteur de mise à la terre à haute tension est utilisé pour fournir des fils de mise à la terre pour les systèmes souterrains ou connectés au delta.

Le commutateur de mise à la terre permet la connexion des charges de phase à phase.

L'interrupteur de mise à la terre de la sous-station est mis à la terre pour former une mise à la terre à faible impédance pour garder le système neutre.

L'interrupteur de mise à la terre de l'armoire de l'interrupteur garantit que l'amplitude de la surtension transitoire est limitée lors d'un défaut de mise à la terre lourd.

Il est utilisé pour mourir des équipements électriques pour répondre aux exigences de protection.

Quelle est la fonction de l'interrupteur de mise à la terre?

L'interrupteur de mise à la terre haute tension est connecté au disjoncteur, et lorsque le disjoncteur est éliminé et retiré, la barre de bus adjacente au disjoncteur est automatiquement mise à la terre à travers le commutateur de mise à la terre. Ce processus protège les techniciens, le personnel de maintenance et les utilisateurs contre les tensions accidentelles.

Il est utilisé pour empêcher l'électricité statique et les courants d'induction électromagnétiques. Dans deux ou plusieurs lignes de transmission aérienne sur la même tour ou dans une connexion parallèle adjacente, lorsqu'une ou plusieurs lignes sont désactivées, les lignes déservées généreront une tension induite et un courant induit en raison de l'induction électromagnétique et de l'induction électrostatique entre eux et les lignes énergiques adjacentes. Par conséquent, les commutateurs de mise à la terre conviennent à de telles lignes.

L'interrupteur de mise à la terre haute tension est utilisé pour fermer le courant de court-circuit. L'interrupteur de mise à la terre avec le courant de fermeture de court-circuit noté devrait être en mesure de fermer à n'importe quelle tension appliquée (y compris sa tension nominale) et tout courant (y compris son courant de fermeture de court-circuit nominal). Le courant de fermeture de court-circuit nominal du commutateur de mise à la terre est égal au courant de pic nominal.

L'interrupteur de mise à la terre à haute tension dans le sous-station joue un rôle important dans les transformateurs de puissance grands ou lourds car il permet au réseau électrique d'avoir un point de référence de tension cohérent. Sinon, la tension peut varier d'un endroit à l'autre. Assurez-vous la sécurité des transformateurs et du personnel à l'aide de l'électricité.
