Disjoncteur à vide de limite extérieure

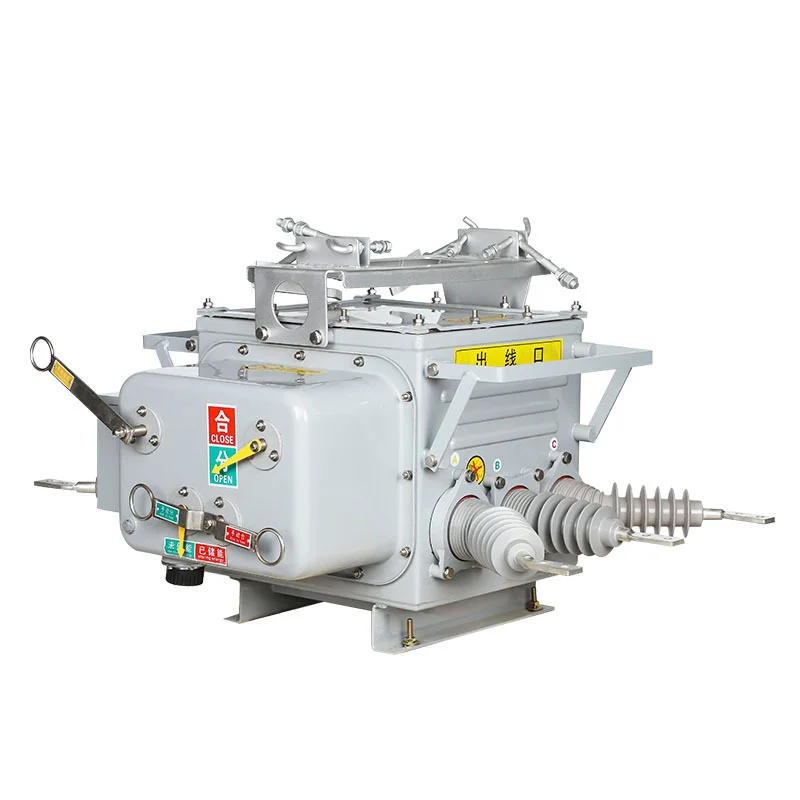

Le disjoncteur à vide de limite extérieure durable SanGao (ci-après dénommé « disjoncteur de limite ») convient aux appareillages de commutation extérieurs à haute tension avec CA triphasé 50 Hz et une tension nominale de 33 kV et moins. Le corps du disjoncteur est équipé d'une chambre d'extinction d'arc sous vide, d'un transformateur de courant, d'un transformateur de courant homopolaire, etc. Le disjoncteur dispose d'un mode de gestion à distance, d'une fonction de contrôle de protection et d'une fonction de communication. Il peut évaluer et détecter de manière fiable les sous-stations, les entreprises industrielles et minières ainsi que les réseaux électriques urbains et ruraux à des fins de contrôle et de protection. Particulièrement adapté au fonctionnement fréquent du courant homopolaire au niveau du sol et de la ville et du courant de court-circuit de défaut phase à phase, permettant l'élimination automatique des défauts de mise à la terre monophasés et des défauts de court-circuit phase à phase.

Le disjoncteur à vide limite extérieur interrompt l'arc en mode vide et utilise une isolation au gaz SF6. La boîte adopte une technologie avancée de joint au gaz importé, de structure antidéflagrante et d'isolation, avec d'excellentes performances d'étanchéité globales. Les performances d'étanchéité des conduits d'importation et d'exportation ont également été améliorées et les performances globales d'étanchéité sont bonnes. Le gaz SF6 rempli à l’intérieur ne doit pas fuir ni être affecté par l’environnement extérieur. Le mécanisme de commande à ressort a été miniaturisé et ses performances ont été optimisées. Adopter une transmission par chaîne principale et un système de déclenchement à plusieurs étages, avec une faible résistance et une faible élévation de température. Sa fiabilité et sa stabilité sont supérieures aux mécanismes à ressort traditionnels.

Ce produit est installé à la limite de responsabilité des lignes aériennes de distribution. L'extrémité avant de la ligne entrante de l'utilisateur éliminera automatiquement les défauts de mise à la terre monophasés et les défauts de court-circuit entre phases au sein du système de l'utilisateur, évitant ainsi la propagation des défauts dans le monde de l'utilisateur jusqu'à la ligne de transmission principale, garantissant la sécurité électrique des utilisateurs non défectueux et améliorant la fiabilité électrique. Si le défaut est permanent et que le réenclenchement du poste échoue, l'accident sur le site de l'utilisateur moyenne tension entraînera la coupure de toute la ligne principale de distribution. Cet accident de transport courant sur le réseau électrique entraînera des pertes importantes pour la société.

état environnemental

(1) Température de l'air ambiant : -40 ℃~+40 ℃ ; Le changement de température quotidien ne dépasse pas 25 ℃ ; Selon les propriétés du gaz SF6, lorsque la température ambiante est de -40 ℃ et que la pression à l'intérieur du réservoir est de 0,05 MPa, le SF6 est toujours à l'état gazeux pour assurer le fonctionnement normal du produit. Lorsque la température ambiante est de -40 ℃ et que la pression manométrique est de 0,05 MPa, le point de liquéfaction du SF6 est de -55 ℃ ; Lorsque la pression manométrique est nulle, le point de liquéfaction du SF6 ne dépassera pas -60 ℃.

(2) Vitesse du vent ne dépassant pas 35 m/s ;

(3) Un endroit sans inflammabilité, sans risque d'explosion, sans forte corrosivité chimique (telle que divers acides, alcalis ou fumée) et sans fortes vibrations.

(4) Altitude : ≤ 1 000 m ;

(5) Épaisseur de couverture : 10 mm ;

(6) Niveau de pollution atmosphérique : niveau 4 ;

(7) Intensité sismique : ≤ 7 degrés ;

(8) Méthode de mise à la terre du point neutre dans le réseau électrique : le point neutre n'est pas mis à la terre, il est mis à la terre via une bobine de suppression d'arc et le point zéro est mis à la terre via une faible résistance.
