Fusible de coupure de commutateur de protection haute tension extérieur

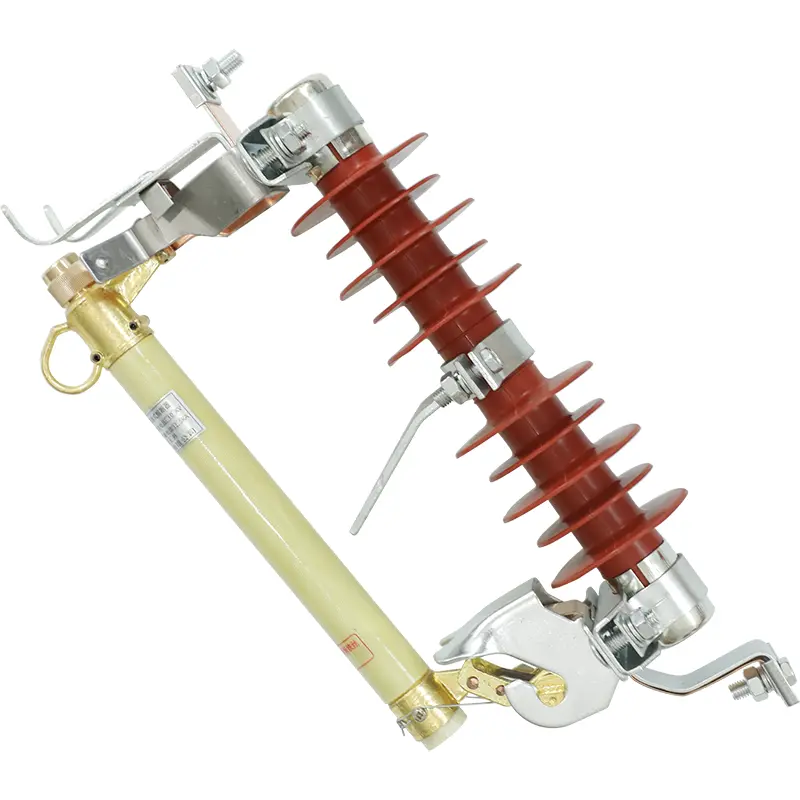

Le SangaoFusible de coupure de commutateur de protection haute tension extérieurest une pièce de protection clé conçue pour protéger les équipements du système électrique contre les dommages et les conditions électriques dangereuses. Doté d'une structure de support d'isolant en céramique robuste, ce disjoncteur à décrochage fournit un circuit ouvert physique positif immédiat lorsqu'un défaut se produit. L'élément fusible est calibré avec précision pour fondre rapidement lorsqu'un courant de surcharge le traverse, coupant ainsi le chemin du courant électrique en quelques millisecondes et empêchant complètement la défaillance du transformateur en aval.

Paramètres de performances du produit

La sécurité de fonctionnement structurel de ce fusible d'interrupteur de protection haute tension extérieur dépend du strict respect de ces critères environnementaux vérifiés :

Les mécanismes de l’isolement par chute positive

Un point de défaillance courant dans les interrupteurs de protection de bas niveau est la tendance du tube fusible à rester en place après la fusion du lien, ce qui entraîne un arc de surface continu et dangereux. Le mécanisme de commande Sangao élimine cette vulnérabilité grâce à un bras à bascule à ressort. L'élément fusible est relié sous tension au mécanisme de charnière inférieur.

A la microseconde où une surintensité fait fondre la bande métallique, la tension mécanique interne tombe à zéro. Ce changement de force déclenche le relâchement du bras à ressort, provoquant la chute de l'ensemble du fusible vers l'extérieur et vers le bas sous son propre poids.

Cette action de dépose établit une coupure d'air physique très visible que les équipes de lignes de services publics peuvent identifier depuis le sol, même en cas de fortes pluies ou de tempêtes nocturnes, rationalisant ainsi les temps de dépannage et de restauration.

Applications du système de base et projets de distribution

Ce fusible durable pour interrupteur de protection haute tension extérieur sert de ligne de défense principale dans une variété de projets d'ingénierie électrique :

• Protection du transformateur monté sur poteau :Déployé directement du côté haute tension des transformateurs de distribution pour fournir une protection contre les surintensités à faible coût et de haute fiabilité.

• Secteurs de lignes secondaires rurales :Installé aux points de branchement clés sur les longues lignes aériennes pour isoler les défauts localisés et éviter des pannes de courant régionales à grande échelle.

• Alimentations des sous-stations des installations industrielles :Fournit une protection primaire contre les courts-circuits sur les lignes de service aériennes entrantes alimentant les installations minières et les usines de fabrication.

Tests de contrôle qualité

Sangao fabrique tous les appareillages extérieurs selon un cadre de qualité ISO9001 strict. Chaque lot de fusibles de protection haute tension extérieurs est soumis à des contrôles d'alignement mécanique rigoureux, à des étalonnages de tension de ressort et à des tests de courant continu pour garantir que les composants physiques s'alignent parfaitement avec les bornes de câblage. Cette qualité de production stricte garantit une sécurité d'action élevée et des performances stables pendant des décennies de service.

FAQ

Pourquoi le terme « chute » décrit-il la principale action de sécurité de cet interrupteur de protection ?

"Drop off" fait référence à l'action mécanique par laquelle le tube fusible se déverrouille et bascule hors de sa base de contact supérieure. Ce mouvement physique se déclenche automatiquement lorsque l'élément fusible fond, confirmant visuellement que le circuit défectueux a été isolé.

Ce fusible de protection extérieur haute tension peut-il gérer des conditions météorologiques extrêmes telles que des vents violents et un froid glacial ?

Oui. Le mécanisme de fonctionnement est conçu pour supporter des températures de gel continues jusqu'à -30 °C et des vents violents jusqu'à 35 mètres par seconde, garantissant que les pressions environnementales externes ne provoquent pas de pannes mécaniques prématurées ou de charnières gelées.

Quelles méthodes de connexion sont disponibles pour les bornes de câblage de cet appareil ?

Les bornes de câblage sont conçues pour les connexions universelles de services publics, avec des pinces à rainures parallèles robustes serrées par des boulons qui s'adaptent en toute sécurité aux fils de distribution standard en aluminium renforcé d'acier (ACSR).
