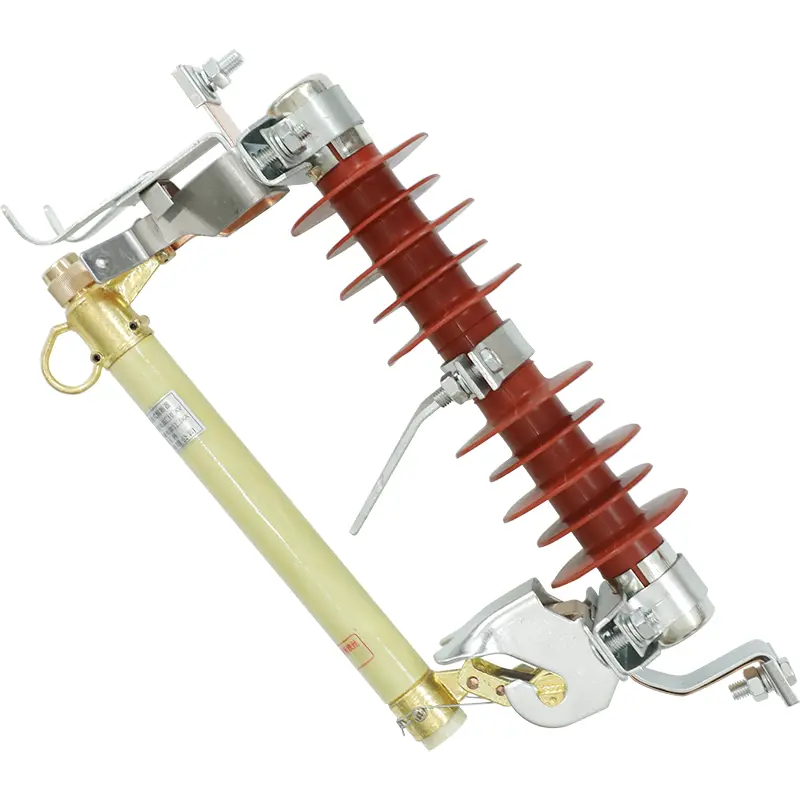

Coupe-fusible composite haute tension monté sur poteau avec dispositif de distinction d'arc

Le SangaoCoupe-fusible composite haute tension monté sur poteau avec dispositif de distinction d'arcFabriqué en Chine représente une évolution significative dans la conception des réseaux aériens de distribution d’électricité. En utilisant une gaine extérieure composite de haut poids moléculaire au lieu de la porcelaine lourde traditionnelle, cette découpe légère mais structurellement rigide offre une immunité absolue contre les fissures structurelles, les dommages dus aux impacts mécaniques et aux défaillances de suivi. Le dispositif de distinction d'arc intégré est doté d'un revêtement intérieur spécialisé en fibre osseuse qui étouffe activement les arcs électriques à haute température en quelques millisecondes après la liquéfaction de l'élément fusible, garantissant ainsi un nettoyage propre sans risquer de dommages collatéraux aux bras croisés ou aux lignes de phase adjacents. Les acheteurs en gros choisissent ce système composite avancé pour minimiser les frais de maintenance des lignes et éliminer les erreurs de composants causées par les arcs électriques persistants à haute tension.

Expulsion et dissipation de l'arc à double action

Les interrupteurs de coupure standard s'appuient uniquement sur la gravité et les entrefers pour éliminer les défauts moyenne tension, qui peuvent entraîner un arc soutenu sous des charges inductives élevées. Ce coupe-fusible à expulsion composite haute tension monté sur poteau spécialisé avec dispositif de distinction d'arc intègre un dispositif de distinction d'arc conçu qui élimine cette limitation physique. Le tube porte-fusible abrite l'élément métallique du fusible à l'intérieur d'une chambre à double paroi : une doublure intérieure en fibre d'os entourée d'une coque en fibre de verre époxy résistante aux intempéries.

Lorsqu'une surcharge ou un court-circuit déclenche des courants de défaut, l'élément fusible fond rapidement. L'énergie thermique intense vaporise instantanément la surface interne du revêtement en fibre osseuse, libérant une explosion de gaz déionisant à haute pression. Ce souffle de gaz expulse avec force l'air ionisé hors du fond du tube, éteignant l'arc électrique en quelques millisecondes. Simultanément, le mécanisme de commande libère le loquet supérieur, ce qui fait basculer l'ensemble de l'unité de fusibles et la faire tomber de sa position de travail normale, établissant ainsi une coupure d'air visuelle claire pour les équipes des services publics.

Spécifications de performances techniques

Pour garantir une compatibilité structurelle exacte dans les configurations de services publics aériens moyenne tension, ce coupe-fusible d'expulsion composite haute tension monté sur poteau avec dispositif de distinction d'arc fonctionne strictement dans ces limites environnementales et électriques vérifiées en usine :

• Enveloppe opérationnelle de température ambiante :-30°C à +40°C exposition extérieure continue.

• Seuil de notation altimétrique :Jusqu'à 1 000 mètres d'altitude (des réglages mécaniques personnalisés sont requis pour les distances supérieures à 1 000 mètres).

• Plage de fréquence d'alimentation CA :Pas moins de 48 Hz et pas plus de 52 Hz sur les réseaux.

• Indice de tolérance à l'intensité sismique :L’intensité sismique structurelle maximale ne doit pas dépasser 7 degrés.

• Vitesse maximale admissible du vent :Ne doit pas dépasser 35 mètres par seconde.

• Environnement d'application principal :Systèmes de distribution aérienne, poteaux électriques et robinets d'isolement de dérivation de ligne.

Où cette découpe spécialisée est-elle déployée ?

La construction composite robuste et la capacité d'extinction rapide de l'arc rendent ce dispositif de protection idéal pour les environnements industriels exigeants :

• Mangeoires aériennes balayées par le vent :Installé sur des poteaux électriques exposés où la vitesse du vent approche les 35 mètres par seconde, garantissant que le loquet mécanique reste verrouillé jusqu'à ce qu'un défaut se produise.

• Poteaux de colonne montante de sous-station :Positionné à la jonction critique où les fils de distribution aériens se transforment en câbles souterrains, empêchant les défauts de surintensité de déplacement d'endommager l'isolation souterraine sensible.

• Boucles de distribution sismiquement actives :Le corps en polymère composite incassable absorbe facilement les vibrations mécaniques et les mouvements structurels jusqu'à une intensité sismique de 7 degrés.

Normes d'expédition mondiales

Le transit outre-mer exige une défense robuste contre une humidité élevée, l’air salin et le stress de manipulation physique. Sangao emballe des commandes groupées de fusibles à coupure d'expulsion composite haute tension montés sur poteau avec séparateur d'arc dans des caisses en bois conformes à l'exportation et doublées d'un matériau lourd absorbant les chocs. Chaque caisse est hermétiquement scellée pour empêcher l'humidité de dégrader les doublures internes d'extinction d'arc, garantissant ainsi que chaque unité arrive sur le site de votre projet dans un état complètement prêt à être installé.

FAQ

Comment le séparateur d'arc fonctionne-t-il lors de défauts de surcharge à faible courant par rapport aux courts-circuits à courant élevé ?

Lors de courts-circuits à courant élevé, l'énergie thermique massive crée un souffle de gaz rapide à haute pression qui efface instantanément l'arc par expulsion. Pour les surcharges de faible courant, le revêtement interne en fibre osseuse s'appuie sur une génération de gaz localisée pour refroidir et désioniser l'espace de l'arc, garantissant ainsi une interruption sûre même lorsque le flux de courant est à peine supérieur au seuil de fusion.

Pourquoi le boîtier en polymère composite est-il préféré à la porcelaine dans les environnements utilitaires à fortes vibrations ?

La porcelaine vitrifiée est fragile et sujette aux microfractures sous un stress physique continu ou des événements sismiques. Notre boîtier en polymère composite présente une élasticité et une résilience structurelle élevées, lui permettant de résister aux impacts physiques, aux dommages causés par la manipulation humaine et aux forces sismiques jusqu'à 7 degrés sans défaillance structurelle.

Ce coupe-fusible à chute d'expulsion composite haute tension monté sur poteau avec séparateur d'arc nécessite-t-il des outils spéciaux pour le fonctionnement manuel de l'équipe de ligne ?

Le mécanisme de commande supérieur est doté de crochets de traction standard entièrement compatibles avec les perches chauffantes utilitaires conventionnelles, permettant aux opérateurs de ligne d'ouvrir manuellement l'unité de fusibles pour l'entretien de routine de l'équipement ou l'isolation de la ligne.
