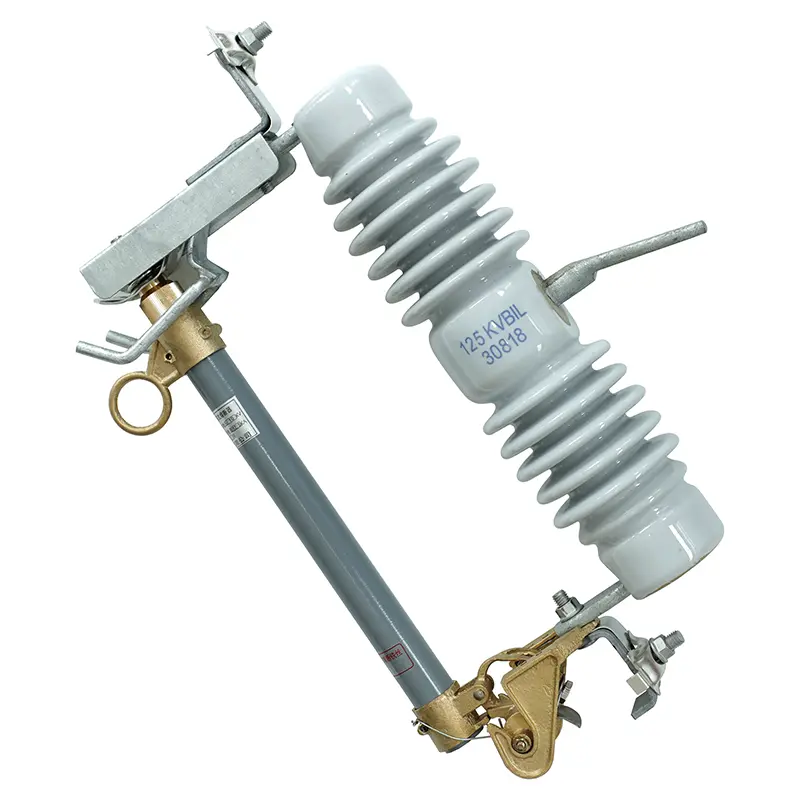

Disjoncteur de protection contre les surtensions électriques, coupe-fusible

Le coupe-fusible du disjoncteur de protection contre les surtensions électriques SanGao fabriqué en Chine représente une méthode de protection physique pure et très économique pour les lignes moyenne tension. En combinant la déconnexion mécanique des circuits avec des capacités supérieures d'extinction d'arc thermique, ce dispositif agit comme un pare-feu principal pour les lignes aériennes de 11KV à 38KV. Il limite efficacement les courants de court-circuit de pointe pour protéger les actifs numériques coûteux en aval tels que les régulateurs de tension et les réenclencheurs intelligents, ce qui en fait un choix de gros essentiel pour les projets de distribution d'énergie exigeants.

Goulets d'étranglement techniques résolus : surmonter la fatigue thermique

Un mode de défaillance majeur dans les coupe-circuits à surintensité standard est la fatigue thermique sur les ensembles de contacts supérieurs, qui entraîne une faible pression de contact, des arcs et une fusion localisée. SanGao résout ce problème en utilisant des blocs de contact épais en alliage de cuivre plaqué argent soutenus par des ressorts à lames en acier inoxydable robustes. Cette configuration maintient une pression mécanique constante pendant des décennies de variations de température.

De plus, alors que les modèles concurrents utilisent souvent des résines fragiles de mauvaise qualité qui se déforment sous l'effet d'un chauffage solaire extrême, SanGao utilise des céramiques électriques spécialisées de qualité extérieure et des matériaux composites stabilisés aux UV. Cela garantit que l'unité maintient son intégrité structurelle pendant les étés caniculaires à +40 °C et les hivers glacials à -40 °C.

Données techniques et règles d'environnement

La stabilité opérationnelle du coupe-fusible du disjoncteur du parasurtenseur électrique est garantie lorsqu'elle est déployée dans ces paramètres précis :

• Tension de fonctionnement du système :Réseaux de distribution aériens de 11KV à 38KV.

• Température ambiante de fonctionnement :-40°C à +40°C.

• Contrainte d'altitude :1000 mètres maximum sans réglage (ingénierie personnalisée disponible pour des altitudes plus élevées).

• Fréquence CA nominale :Fonctionnement sur réseau jusqu'à 100 Hz maximum.

• Cote d'interruption de rupture :Capacité d'interruption jusqu'à des dizaines de milliers d'ampères.

• Limite de charge structurelle :Ne doit pas dépasser la charge mécanique nominale spécifiée.

Applications et projets cibles

Ce coupe-fusible de disjoncteur de protection contre les surtensions électriques polyvalent est largement intégré dans :

• Installations de traitement des eaux usées :Protège les moteurs de pompes industrielles de haute puissance contre les défauts de ligne causés par l’instabilité du réseau régional.

• Opérations métallurgiques et minières :Déployé dans des environnements très poussiéreux et soumis à de fortes vibrations pour protéger les lignes d'alimentation aériennes alimentant les fours de fusion.

• Ingénierie énergétique résidentielle :Fournit une isolation de circuit fiable et nécessitant peu d’entretien sur les robinets de distribution aériens alimentant les complexes résidentiels à haute densité.

Guide d'installation détaillé

Chaque expédition est accompagnée d'un manuel d'installation graphique complet, étape par étape. L'unité est dotée de supports de montage NEMA universels qui se montent facilement sur des traverses standard en bois ou en béton. L'installation nécessite un minimum d'outillage spécialisé et peut être réalisée par une équipe de services publics standard en 30 minutes environ dans des conditions extérieures normales.

FAQ sur la protection contre les surtensions et l'électricité

Cette découpe de fusible de disjoncteur de parasurtenseur électrique peut-elle être installée horizontalement sur une traverse ?

Non, il doit être installé selon un angle spécifique (généralement de 15 à 20 degrés par rapport à la verticale). Cette inclinaison est nécessaire pour garantir que la gravité tire le porte-fusible vers le bas en position ouverte immédiatement après la fonte de l'élément interne.

Comment cette coupure mécanique protège-t-elle l'électronique numérique en aval des anomalies de surtension ?

En fondant en quelques millisecondes lors d'un court-circuit majeur, la barrette de fusibles limite le courant de crête passant (I²t). Cela empêche les surtensions massives d’énergie thermique d’atteindre et de détruire les composants électroniques sur toute la ligne.

Quel type d'entretien périodique cet interrupteur de coupure nécessite-t-il ?

Puisqu’il s’agit d’un dispositif physique-mécanique doté d’une grande certitude d’action, il nécessite très peu d’entretien. Les équipes de ligne doivent inspecter visuellement les surfaces de contact pour détecter toute piqûre et essuyer le corps de l'isolateur lors des vérifications annuelles standard du système.
