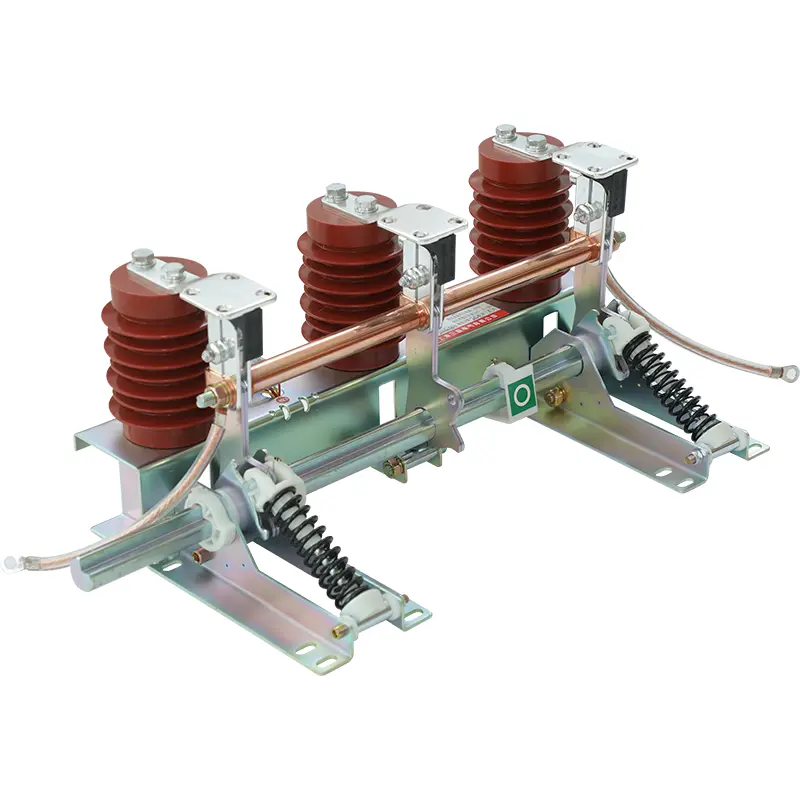

Interrupteur de mise à la terre haute tension

Interrupteur de mise à la terre haute tension fabriqué en Chine. L'interrupteur de Sangao est utilisé pour arrêter le courant de court-circuit et a une certaine capacité de fermeture de court-circuit ainsi que la stabilité thermique dynamique. Étant donné qu'il n'a pas besoin de briser le courant de charge et le courant de court-circuit, il n'y a pas de dispositif d'extinction d'arc. L'extrémité inférieure de l'interrupteur de mise à la terre est généralement connectée au point de mise à la terre à travers un transformateur de courant. Le transformateur actuel peut fournir des signaux pour la protection des relais.

Il existe de nombreuses structures de commutateurs de mise à la terre. Y compris les interrupteurs à pôle, double poteau et trois pôles. Les interrupteurs de mise à la terre à pôle ne sont utilisés que dans les systèmes de mise à la terre des points neutres. Les structures à double pôle et à trois pôles sont utilisées dans les systèmes non mis à la terre des points neutres et partagent un mécanisme de fonctionnement.

L'interrupteur de mise à la terre haute tension dans l'appareil-bassal est utilisé pour mettre à la terre la charge restante après la déconnexion de la ligne électrique de l'alimentation. Même si le disjoncteur et l'isolateur ont coupé ou ouvrir le circuit, la charge résiduelle restera toujours dans le circuit. L'interrupteur de mise à la terre est généralement utilisé pour libérer la charge.

L'interrupteur de mise à la terre haute tension a un mécanisme de clôture à action rapide. Ils peuvent protéger les techniciens et les travailleurs lorsque des courants anormaux se produisent. Ils sont conçus pour résister aux courts-circuits; Ils peuvent également être motorisés. Par exemple, les interrupteurs de mise à la terre à haute tension et les interrupteurs de mise à la terre à grande vitesse. L'interrupteur de mise à la terre dans la sous-station est capable de générer un court-circuit, protégeant ainsi d'autres équipements électriques contre les dommages. Il est utilisé en conjonction avec une variété d'appareilrs de commutation haute tension et peut également être utilisé comme dispositif de protection lors de la révision de l'équipement électrique haute tension.

L'interrupteur de mise à la terre, le disjoncteur et l'interrupteur d'isolement sont tous connectés dans l'unité principale du cycle (RMU). Si le circuit doit être déconnecté ou déconnecté pour la maintenance ou d'autres raisons, la séquence de fonctionnement correcte de ces trois appareils (commutateur de mise à la terre, disjoncteur et commutateur d'isolement) doit être suivi. Si les étapes correctes ne sont pas suivies, non seulement le circuit et l'équipement seront endommagés, mais vous serez également mis en danger. Pour une installation parfaite de ces composants, vous pouvez contacter ElecSpare, un fabricant d'appareils à commutation SIG, pour fournir des supports isolants fiables pour votre équipement.

Les interrupteurs de mise à la terre et les déconnecteurs sont souvent combinés en un seul appareil. Dans ce cas, le déconnecteur est équipé d'un interrupteur de mise à la terre en plus des contacts principaux, qui est utilisé pour fonder une extrémité du déconnecteur après l'ouverture. Les principaux contacts et interrupteurs de mise à la terre sont généralement entrecroisés mécaniquement, de sorte que l'interrupteur de mise à la terre ne peut pas être fermé lorsque le déconnecteur est fermé et que les contacts principaux ne peuvent pas être fermés lorsque l'interrupteur de mise à la terre est fermé.

Les interrupteurs de mise à la terre peuvent être divisés en types ouverts et fermés. Le système conducteur de l'interrupteur de mise à la terre ouvert est exposé à l'air comme le déconnecteur; Le système conducteur de l'interrupteur de mise à la terre fermé est enfermé dans SF6 vivant ou des milieux isolants (comme l'huile).

L'objectif de l'interrupteur de mise à la terre de la sous-station est bien inférieur à celui du public, et il n'est pas aussi orienté vers la sécurité que le système basse tension. Il se concentre davantage sur la fiabilité de l'alimentation, la fiabilité de la protection et l'impact sur l'équipement en cas de court-circuit. Étant donné que le chemin actuel est principalement bloqué par la mise à la terre, seule l'amplitude de la phase la plus courante au court-circuit de terre est affectée par le choix du système de mise à la terre.
