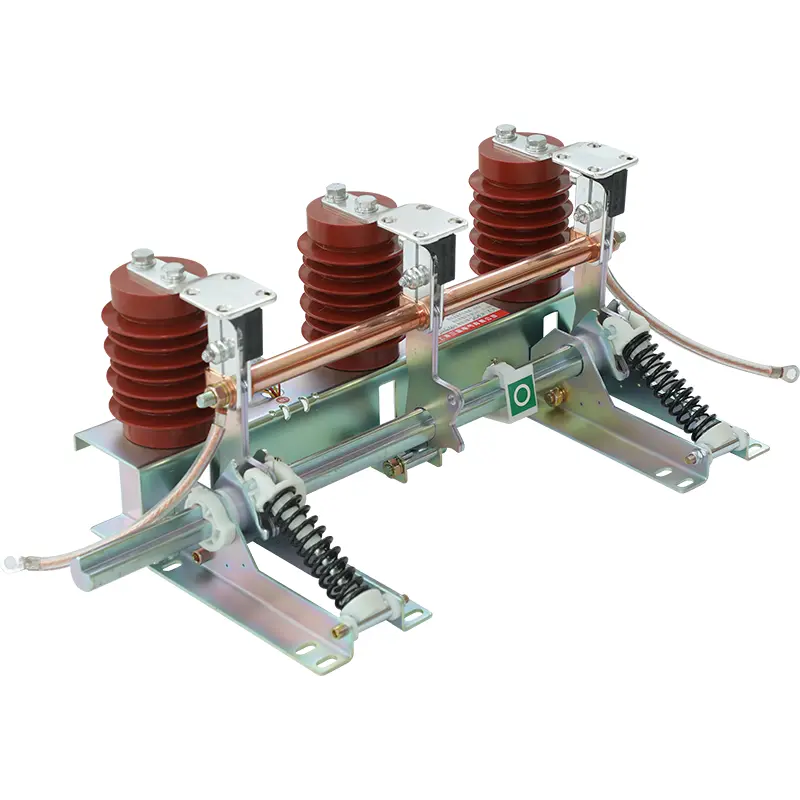

Interrupteur de mise à la terre électrique intérieur

L'interrupteur de mise à la terre électrique intérieur durable Sangao est un produit assemblé qui répond aux exigences de GB1985-2004 "interrupteurs d'isolement AC à haute tension et commutateurs de mise à la terre" et IEC62271-102: 2002 en termes de performances. Ce produit convient aux systèmes d'alimentation Hz 24 kV, triphasés AC, 50 (60); Capable de fermeture de court-circuit, protégeant l'équipement électrique contre les dommages, adapté à la protection de la mise à la terre pendant l'entretien de l'appareil de commutation à haute tension.

L'interrupteur de mise à la terre de l'interrupteur de mise à la terre électrique intérieur Sangao avec une capacité de clôture de défaut peut fermer de manière fiable les courants de court-circuit, protégeant ainsi les opérateurs et les appareils de commutation en cas de mauvaise opération.

Il existe deux types de commutateurs de mise à la terre:

-Immateur de mise à la terre indépendant

-Traire de mise en œuvre avec transformateur de courant combiné.

Le transformateur de courant combiné forme la base d'installation pour les contacts de l'interrupteur de mise à la terre, réduisant ainsi les exigences de l'espace à l'intérieur de l'armoire.

Chaque interrupteur de mise à la terre est équipé d'un dispositif à ressort, ce qui garantit que la capacité de clôture est indépendante de la vitesse de fonctionnement.

À l'exception de quelques modèles équipés de transformateurs de courant combinés, le côté de commande et la direction de courant de l'interrupteur de mise à la terre peuvent généralement être sélectionnés sans restrictions.

Pourquoi choisir Sangao?

Marques chinoises célèbres

Global Service Network fournit une prise en charge des clients

Développement continu pour répondre aux besoins des clients en constante évolution

Conditions d'utilisation

Température environnementale: limite supérieure + 45 ° C, limite inférieure -25 ° C

L'altitude ne dépasse pas 1000m

Humidité relative moyenne quotidienne: ≤ 95%. Humidité relative moyenne mensuelle: ≤ 90%

L'intensité du tremblement de terre ne dépasse pas 8 degrés

Niveau de pollution: niveau II

Circonstances spéciales: veuillez préciser lors de la mise en place d'une commande.

Informations de commande

Lors de la commande d'un interrupteur de mise à la terre électrique intérieur, veuillez indiquer le modèle de produit, le fonctionnement gauche et droit, la distance, et si l'indicateur est en direct (veuillez indiquer le modèle d'indicateur).

La longueur de connexion flexible doit-elle être étendue (longueur standard l = 400 mm).

Si vous avez des exigences spéciales, veuillez contacter Green Power pour développer des spécifications détaillées.

Paramètres principaux:

Tension nominale: 24kV

Résultat de courte durée du courant à court de temps: 31,5A

Durée de court-circuit nominale: 4S

Courant court-circuit noté: 80KA

Courant de trait de pic nominal: 80KA

Niveau d'isolation nominal:

Fréquence de puissance de courte durée de courte tension: 65kV (phase relative)

Impulsion de foudre nominale tension: 125KV

Durée de vie mécanique: 2000 cycles
