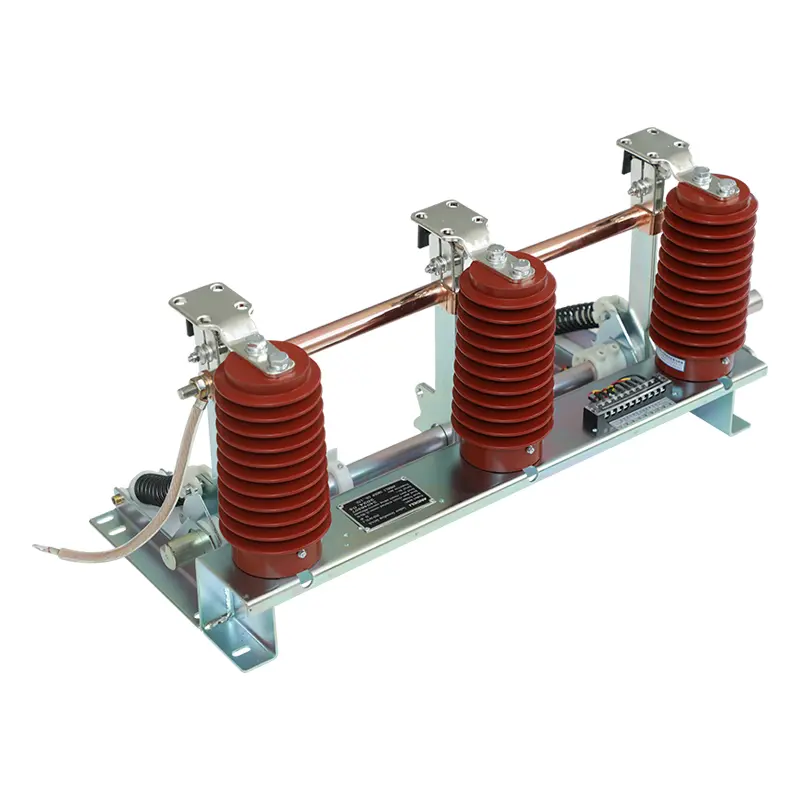

Interrupteur de terre AC intérieur avec couteau de terre haute vitesse

L'interrupteur de terre CA intérieur avec couteau de terre haute vitesse de SanGao fournit un équipement de mise à la terre spécialisé moyenne tension dédié au contrôle des risques lors de la maintenance des équipements électriques intérieurs. Couvrant des conditions de travail de 3 kV à 12 kV CA triphasé 50/60 Hz, sa conception de couteau de terre à grande vitesse raccourcit le temps d'action de mise à la terre et minimise les menaces de sécurité pour les équipes de maintenance.

Réponse de mise à la terre rapide pour une maintenance moyenne tension plus sûre

Lors de la maintenance des équipements haute tension, la vitesse de mise à la terre et la fiabilité mécanique affectent directement la sécurité des opérateurs. Lorsqu'un circuit a été isolé, le commutateur de mise à la terre fournit un chemin de mise à la terre contrôlé pour éviter les risques de tension inattendus.

La conception du couteau de terre à grande vitesse permet d'effectuer rapidement l'opération de mise à la terre grâce à un mouvement coordonné de l'arbre de commande, du bras de manivelle, du mécanisme à ressort et de l'ensemble du couteau de mise à la terre.

L'interrupteur de terre AC intérieur avec couteau de terre haute vitesse est principalement utilisé pour :

• Mettre à la terre les équipements électriques haute tension pendant la maintenance

• Protéger les techniciens contre l'apparition accidentelle de tension

• Limiter les risques liés aux tensions induites et à l'électricité statique

• Fournir des chemins de courant de défaut de mise à la terre dans les systèmes électriques

Contrairement aux simples connexions de mise à la terre, un interrupteur de mise à la terre dédié assure un fonctionnement mécanique contrôlé et une position de mise à la terre définie à l'intérieur des systèmes d'appareillage.

Comment fonctionne la structure du couteau terrestre à grande vitesse ?

Les performances de fonctionnement de l'interrupteur de terre CA intérieur avec couteau de terre à grande vitesse dépendent fortement de l'interaction entre les composants mécaniques.

La structure principale comprend :

• Support

• Ensemble couteau de mise à la terre

• Contact statique

• Capteur

• Arbre rotatif

• Bras rotatif

• Ressort de compression

• Manchon conducteur

• Connexion flexible

Lorsque le mécanisme de commande ferme l'interrupteur de mise à la terre, le couple de fonctionnement entraîne l'arbre principal et le bras rotatif vers la position de fermeture. Après avoir dépassé le point mort du ressort de compression, l'énergie stockée du ressort est libérée, permettant à l'ensemble couteau de mise à la terre de se déplacer rapidement en position fermée.

Le couteau de mise à la terre maintient un contact ferme avec le contact statique grâce à la structure à ressort à disque, aidant ainsi à obtenir une connexion électrique stable.

Cette conception mécanique contribue à améliorer :

• Cohérence de la vitesse de fermeture

• Stabilité de la pression de contact

• Fiabilité de fonctionnement à long terme

Spécifications techniques

L'équipement est conçu pour les applications intérieures moyenne tension où une mise à la terre sûre est requise.

Scénarios d'application où une mise à la terre rapide est importante

Salles de maintenance des appareillages intérieurs

Dans les salles de distribution, le personnel de maintenance a besoin d’une méthode fiable pour confirmer la mise à la terre de l’équipement avant l’inspection. Le commutateur de mise à la terre fournit un point de mise à la terre dédié une fois les procédures d'isolement terminées.

Systèmes d'alimentation industriels

Les usines utilisant des équipements moyenne tension peuvent nécessiter un entretien régulier des transformateurs, des alimentations et des appareillages de commutation. Un mécanisme de mise à la terre stable contribue à réduire les risques lors des arrêts programmés.

Sous-stations

Les sous-stations contiennent plusieurs circuits haute tension où une tension accidentelle, un courant induit ou des effets électromagnétiques peuvent créer des dangers. L'équipement de mise à la terre aide à établir un environnement de maintenance plus sûr.

Environnements de lignes de transmission parallèles

Lorsqu'une ligne aérienne est hors tension alors que les lignes voisines restent sous tension, l'induction électrostatique et électromagnétique peut créer une tension induite. Les interrupteurs de mise à la terre aident à éliminer ces effets et à protéger les travailleurs de maintenance.

Contrôle qualité axé sur la sécurité de la mise à la terre

Les interrupteurs de mise à la terre sont des composants liés à la sécurité dans les systèmes électriques. L'inspection de la fabrication doit donc se concentrer à la fois sur le fonctionnement mécanique et sur la qualité des connexions électriques.

SanGao s'applique :

• Système de gestion de la qualité ISO9001 : 2008

• Système de gestion environnementale ISO14001

• Système de gestion de la santé et de la sécurité au travail OHSMS 18001

Pour l’interrupteur de terre CA intérieur avec couteau de terre haute vitesse, le contrôle qualité comprend :

• Vérification de la précision du mouvement du couteau de mise à la terre

• Inspection des points de connexion conducteurs

• Vérifier la cohérence du fonctionnement mécanique

• Confirmation de l'état du produit fini avant expédition

Ces étapes d'inspection contribuent à réduire les problèmes de réglage de l'installation une fois l'équipement arrivé sur le site du projet.

FAQ

1. Quel est le but principal de cet équipement de mise à la terre ?

Il fournit un chemin de mise à la terre pour les équipements électriques haute tension pendant la maintenance et aide à protéger les techniciens contre les risques accidentels de tension.

2. Pourquoi la conception du couteau de terre à grande vitesse est-elle importante ?

Le mécanisme à action rapide aide la lame de mise à la terre à atteindre rapidement la position fermée et à maintenir un contact fiable avec le contact statique.

3. Quels systèmes d'alimentation conviennent à cet équipement ?

Il convient aux systèmes d'alimentation intérieurs triphasés AC 50(60)Hz de 3 à 12 kV.

4. Peut-il être installé avec des armoires électriques existantes ?

Oui. L'interrupteur de terre CA intérieur avec couteau de terre haute vitesse est conçu pour fonctionner avec diverses armoires de commande haute tension, mais la compatibilité de l'installation doit être confirmée en fonction de la conception spécifique de l'armoire.
