Appareillage de commutation haute tension, interrupteur de mise à la terre intégré

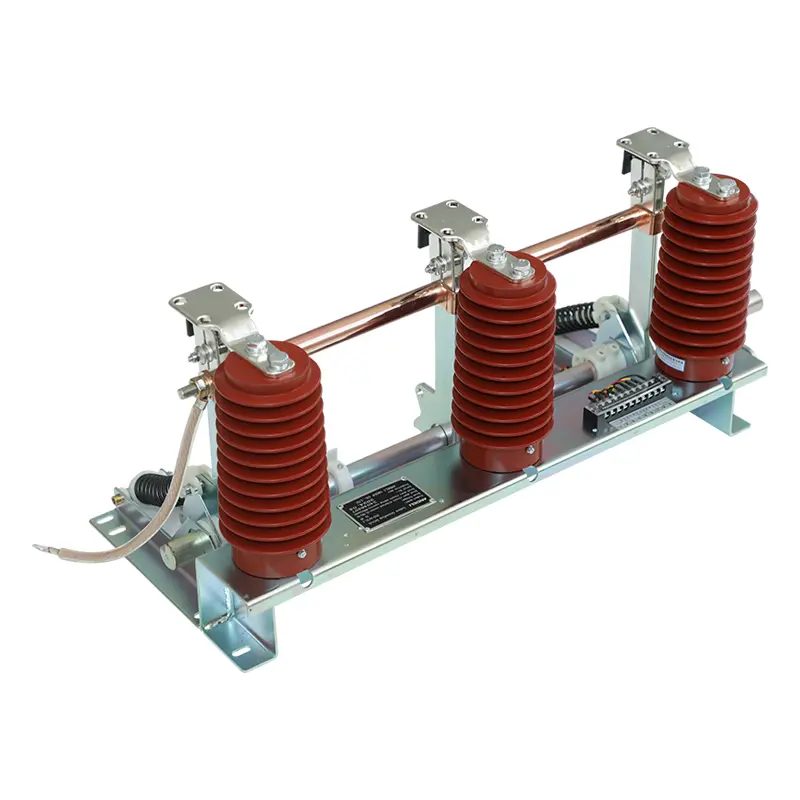

Le commutateur de mise à la terre intégré pour appareillage de commutation haute tension SanGao est largement utilisé par les producteurs d'appareillages de commutation, les sous-stations de transformation et les projets de distribution industrielle recherchant une taille compacte et des performances de protection de mise à la terre correspondantes. Optimisée pour un assemblage transparent avec des corps d'armoires haute tension, cette conception structurelle tout-en-un permet une isolation complète des circuits, élimine les risques de choc de tension résiduelle et améliore la stabilité globale de tous les flux de maintenance sur site.

Conception de mise à la terre intégrée pour les systèmes d'appareillage compacts

Les systèmes de commutation modernes nécessitent non seulement des performances électriques, mais également une utilisation efficace de l'espace interne. L'installation d'un équipement de mise à la terre séparé peut augmenter la complexité de l'armoire et nécessiter des dispositions d'installation supplémentaires.

La conception intégrée intègre la fonction de mise à la terre directement dans la structure de l'appareillage, permettant à l'armoire de fonctionner de manière plus sûre sans occuper d'espace externe inutile.

Les objectifs principaux comprennent :

• Fournir un chemin de mise à la terre après l'isolation électrique

• Protéger le personnel de maintenance contre les tensions accidentelles

• Prise en charge d'une inspection sûre des composants de l'appareillage de commutation

• Améliorer la coordination entre l'équipement de mise à la terre et la structure de l'armoire

Pour les fabricants d'appareillages de commutation, le commutateur de mise à la terre intégré à l'appareillage de commutation haute tension simplifie la conception des armoires et améliore la coordination globale des équipements.

Comment une structure de mise à la terre intégrée améliore-t-elle la sécurité des armoires ?

Les armoires de commande haute tension contiennent plusieurs composants électriques, notamment des jeux de barres, des disjoncteurs et des connexions de câbles. Lors de la maintenance, même les composants isolés peuvent présenter une tension induite ou une énergie électrique résiduelle.

Le commutateur de mise à la terre permet de créer une connexion de mise à la terre à faible impédance pour améliorer les conditions de sécurité.

Processus de fonctionnement typique :

1. Le circuit est déconnecté de l’alimentation électrique.

2. La condition d'isolement est confirmée.

3. L'interrupteur de mise à la terre est fermé.

4. Les travaux de maintenance commencent après la confirmation de la mise à la terre.

La structure intégrée du commutateur de mise à la terre intégré à l'appareillage de commutation haute tension permet de garantir que la position de mise à la terre est plus proche du circuit protégé, améliorant ainsi la coordination du système.

Conception structurelle axée sur l'intégration des appareillages de commutation

Les performances d'un interrupteur de mise à la terre intégré dépendent à la fois de la qualité de la connexion électrique et de l'adéquation mécanique avec l'armoire.

Les principaux composants comprennent :

• Ensemble couteau de mise à la terre

• Contact statique

• Arbre rotatif

Pendant l'opération de fermeture, le mécanisme de commande entraîne l'arbre rotatif et le couteau de mise à la terre vers la position de contact. Le mécanisme à ressort permet de fournir une pression de contact stable une fois que la lame de mise à la terre atteint la position de fermeture.

Ce commutateur de mise à la terre intégré pour appareillage de commutation haute tension prend en charge :

Connexion de contact fiable

La lame de mise à la terre maintient un contact ferme avec le contact statique pour établir un chemin de mise à la terre stable.

Précision de la position mécanique

Un mouvement précis permet de garantir des positions d'ouverture et de fermeture correctes à l'intérieur de l'appareillage.

Stabilité de fonctionnement à long terme

La structure mécanique optimisée réduit le risque de problèmes de fonctionnement causés par des commutations répétées.

Domaines d'application pour la protection de mise à la terre intégrée

Armoires de commutation haute tension d'intérieur

Les fabricants d'appareillages de commutation utilisent le commutateur de mise à la terre intégré à l'appareillage de commutation haute tension pour compléter les fonctions de l'armoire tout en conservant des dispositions internes compactes.

Postes de distribution industrielle

Les usines dotées de systèmes électriques moyenne tension ont besoin de procédures de maintenance sûres pour les transformateurs, les alimentations et les équipements électriques. La mise à la terre intégrée aide les opérateurs à préparer des conditions de travail plus sûres.

Sous-stations et installations de distribution d'énergie

Les sous-stations nécessitent des dispositions de mise à la terre fiables pour les activités de maintenance impliquant des disjoncteurs, des jeux de barres et des compartiments de câbles.

Projets d'infrastructure électrique

Les grandes installations commerciales, les systèmes de transport et les projets énergétiques nécessitent souvent des solutions d'appareillage de commutation compactes où l'efficacité de l'espace interne est importante.

FAQ

1. Pourquoi installer un interrupteur de mise à la terre à l’intérieur de l’appareillage ?

Une conception intégrée permet d'intégrer la protection de mise à la terre dans la structure de l'armoire, économisant ainsi de l'espace d'installation et améliorant la coordination du système.

2. Quelle protection la fonction de mise à la terre offre-t-elle ?

Le commutateur de mise à la terre intégré à l'appareillage de commutation haute tension aide à établir un chemin de mise à la terre sûr pendant la maintenance et réduit les risques causés par une tension accidentelle, un courant d'induction ou l'électricité statique.

3. Cet équipement peut-il être utilisé avec différentes conceptions d'appareillage de commutation ?

Oui. La compatibilité de l'installation doit être confirmée en fonction de la structure spécifique de l'armoire et des exigences du projet.

4. Que faut-il vérifier lors de la maintenance ?

Les opérateurs doivent inspecter le mouvement mécanique, l'état du contact de mise à la terre et la fiabilité de la connexion lors de la maintenance programmée.
