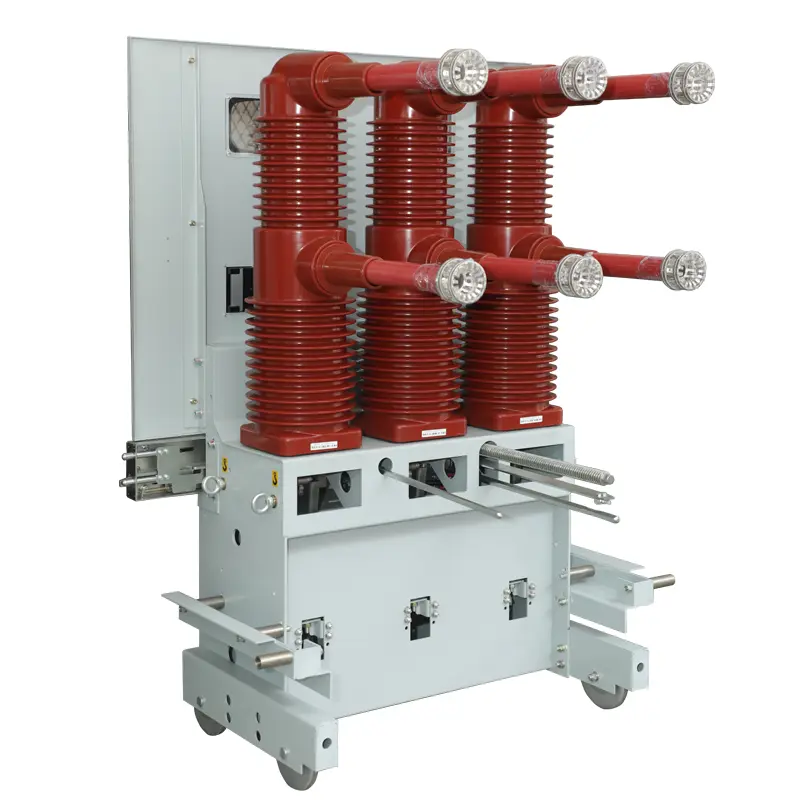

Disjoncteur de type vide de type à main

Le disjoncteur de circuit à vide de type à vide à main de haute qualité Sangao convient à une utilisation dans les systèmes AC 50Hz, 40,5 kV en trois phases et peut être utilisé pour le courant de charge, le courant de surcharge et le courant de défaut dans les entreprises industrielles et mines, les centrales électriques et les sous-substances. Il convient également aux scénarios de fonctionnement fréquents. Ce disjoncteur adopte une structure de disposition supérieure et inférieure, réduisant efficacement la profondeur du disjoncteur.

Caractéristiques

La fabrication d'un disjoncteur de vide de type handlecar à main est conforme aux normes nationales chinoises GB1984-2003 "Circuit à haute tension AC", DL / T403-2000 "Conditions techniques pour commander 3,6-40,5 kV de circuits de circuit à vide intérieur" et des standards EC positifs pertinents, et a une fonction de verrouillage fiable. Le mécanisme de fonctionnement du disjoncteur est un type de stockage d'énergie à ressort, qui peut être utilisé par AC ou DC Energy Storage ou exploité manuellement.

Le disjoncteur peut également être équipé d'un mécanisme de fonctionnement permanent de longue durée de vie, avec une durée de vie mécanique allant jusqu'à 20000 fois, et peut être utilisé dans des situations de fonctionnement extrêmement fréquentes.

Le disjoncteur est conçu dans une structure divisée avant et arrière, qui peut être utilisée comme unité d'installation fixe ou comme unité à milieu à milieu avec le châssis.

Adoptant une structure d'isolation composite, la chambre d'extinction à arc triphasée et le corps chargé associé sont isolés par trois enclos d'isolation de résine époxy indépendants. Après avoir adopté la structure d'isolation composite, le disjoncteur répond aux exigences de la distance aérienne et de la distance de fluage dans des conditions de fonctionnement normales et réduit efficacement le volume du disjoncteur. La chambre d'extinction à arc de vide du circuit électrique principal et la connexion conductrice dynamique et statique sont installées à l'intérieur de la structure d'isolation, ce qui rend la phase à la distance de phase de 300 mm.

Toutes les connexions électriques du circuit principal sont fixes et ont une forte fiabilité

Environnement d'utilisation:

Altitude: en dessous de 3000m;

Température environnementale: maximum + 40 ℃, minimum -15 ℃;

Humidité relative: la moyenne quotidienne ne dépassant pas 95%, la moyenne mensuelle ne dépassant pas 90%

Intensité sismique: en dessous du niveau 8;

Lieux sans feu, explosion, gaz corrosifs et vibrations graves,
