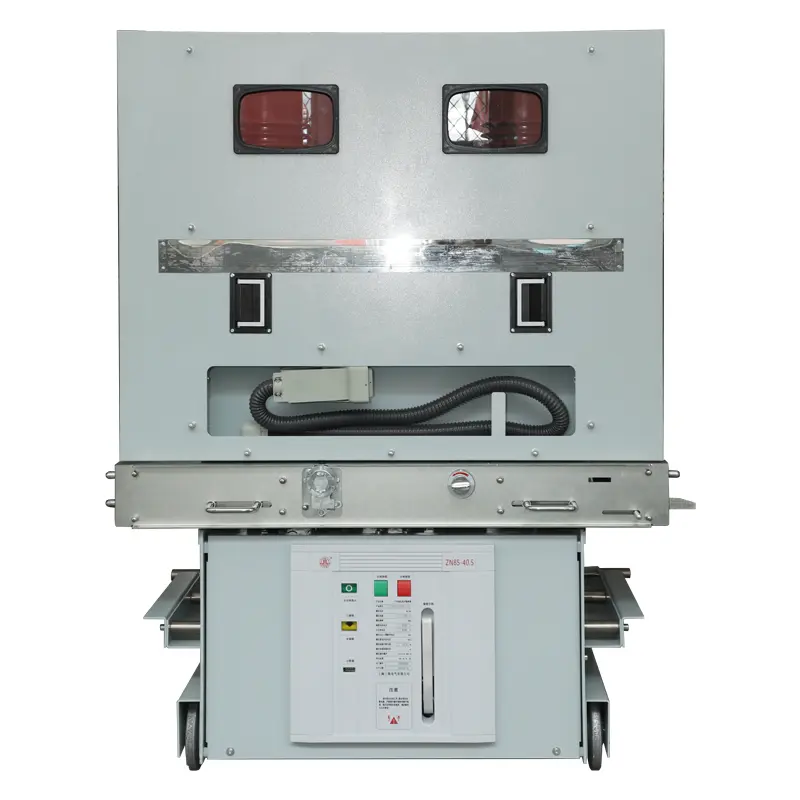

HV Disjacteur à vide intérieur

Le disjoncteur à vide intérieur Sangao HV adopte une structure d'isolation solide et utilise une technologie avancée d'étanchéité de l'époxy pour combiner organiquement les chambres d'extinction des arcs à vide, les principaux circuits électriques, les supports d'isolation et d'autres composants dans un poteau scellé intégré pour la première fois. Résolution avec succès du problème de tolérance environnementale des disjoncteurs de vide fondamentalement, ce qui rend leur application plus répandue.

Le poteau solide solide intégré adopte la technologie d'auto-convection, résolvant intelligemment le problème de la dissipation thermique causée par des structures d'isolation solides Le disjoncteur de circuit à vide à haute tension VBR (VS1)-Série qui réalise le concept de maintenance sans tension en Chine.

L'application de sa longue vie de disjoncteur à vide intérieur HV Chambre d'extinction et de la technologie d'étanchéité de la coulée époxy garantit l'intégration sans maintenance du poteau scellé, et le mécanisme de fonctionnement de l'aimant permanent à haute fiabilité qui peut être utilisé assure le fonctionnement sans entretien du mécanisme de fonctionnement. La pièce de contrôle électronique abandonne l'interrupteur auxiliaire traditionnel et le remplace par un interrupteur de proximité photoélectrique, et adopte une alimentation entièrement électronique et une unité de contrôle intelligente pour assurer le fonctionnement sans maintenance de la pièce de commande électronique

Le disjoncteur à vide intérieur HV est un commutateur intérieur pour les systèmes d'alimentation triphasés AC 50Hz avec une tension nominale de 12 kV. Il sert d'unité de protection et de contrôle pour l'équipement du réseau électrique et l'équipement électrique dans les entreprises industrielles et mines. Convient pour les endroits qui nécessitent un fonctionnement fréquent au courant de travail nominal ou des déconnexions multiples de courant de court-circuit.

Le disjoncteur adopte une conception intégrée du mécanisme de fonctionnement et du corps du disjoncteur, qui peut être utilisé comme unité d'installation fixe ou équipé d'un mécanisme de propulsion dédié pour former une unité de couteau à main.

Le disjoncteur de vide intérieur HV convient aux systèmes d'alimentation CA triphasés avec une tension nominale de 12 kV et une fréquence de 50 Hz. Il peut être largement utilisé dans les centrales électriques, les sous-stations, les pétrochimiques, la métallurgie, les aéroports de fabrication et les zones résidentielles comme dispositif de contrôle et de protection pour les installations électriques. Il convient particulièrement aux endroits où le fonctionnement fréquent ou plusieurs courants de court-circuit sont déconnectés sous le courant nominal. Il peut être installé dans des appareils de commutation isolés de l'air intérieur (tels que KYN28 et KYN96) pour une utilisation à l'appui. Le disjoncteur de circuit est conforme aux exigences de GB1984 "Breakers de circuits AC à haute tension", JB Factory T3855 "Breakers de circuit à vide CA à haute tension", DL / T 403 "Conditions techniques pour commander 12kV ~ 40,5kV High Voltage Vacuum Circuit Circuit standard" et répond aux exigences pertinentes des étalons tels que IEC6271-100.

Environnement d'utilisation:

Température environnementale: pas supérieure à + 40 ° C, pas inférieure à -15 ℃ (stockage et transport autorisés à -30% C);

Altitude: ne dépassant pas 2000m;

Humidité relative: la moyenne quotidienne ne dépassant pas 95%, la moyenne mensuelle ne dépassant pas 90%, la pression de vapeur saturée moyenne quotidienne ne dépassant pas 2,2x10 MPa, la moyenne mensuelle ne dépassant pas 1,8x10 ° MPa:

Intensité sismique: ne dépassant pas le niveau 8;

Un endroit sans feu, explosion, pollution grave, corrosion chimique et vibrations graves.
